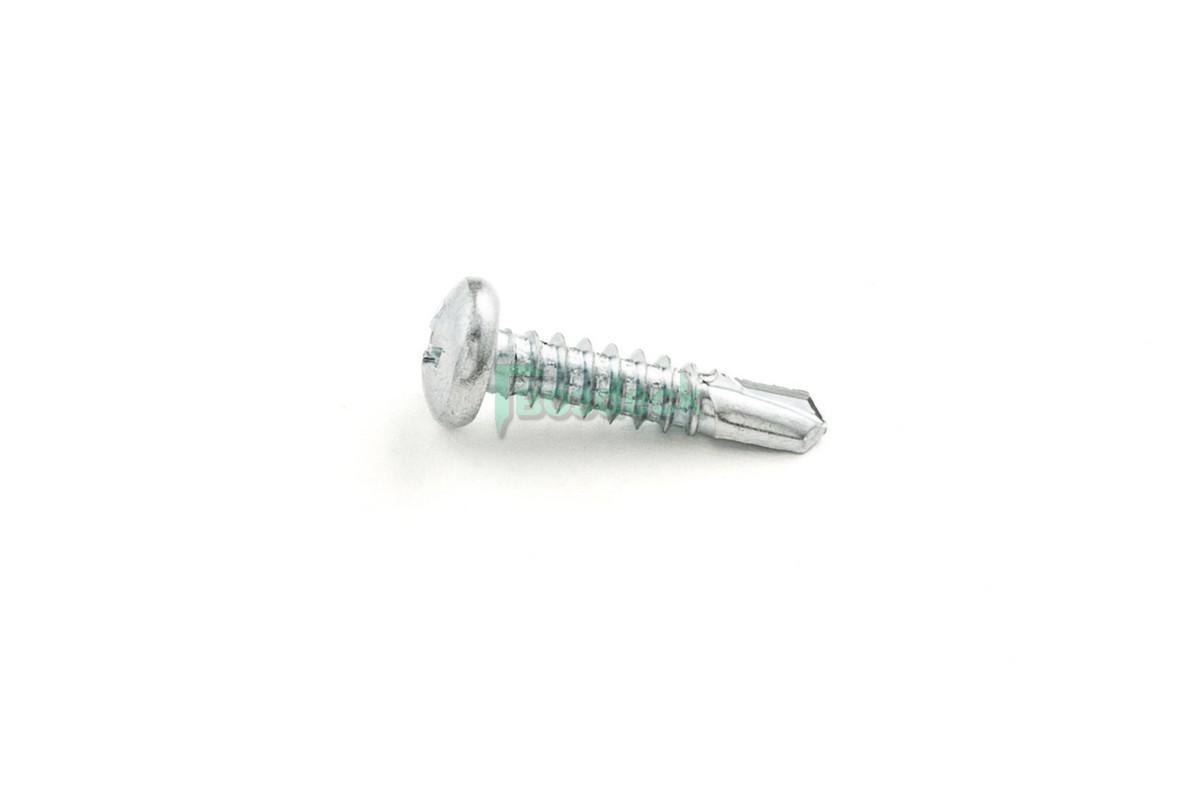

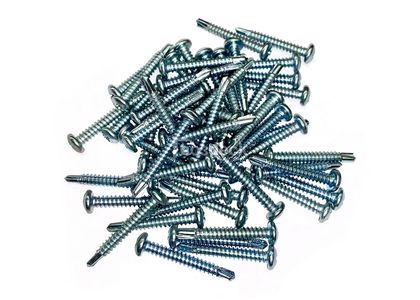

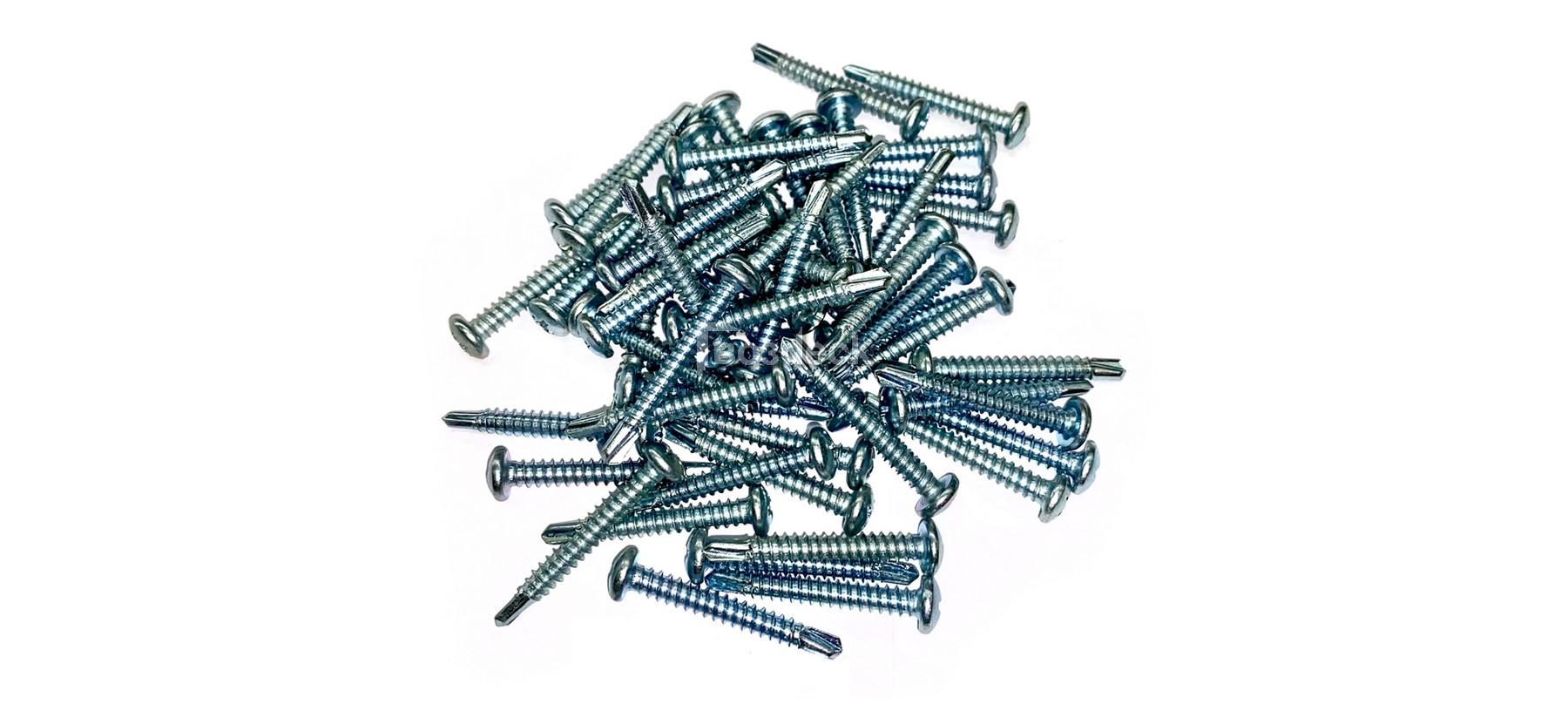

Саморезы со сверлом по металлу
Саморезы с буром по металлу (аналог саморезов по DIN 7504) с шлицем Торкс. Данный тип предназначен для крепления различных материалов к тонколистовому металлу без предварительного засверливания. Саморезы с буром используются для крепления к несущему металлическому профилю:

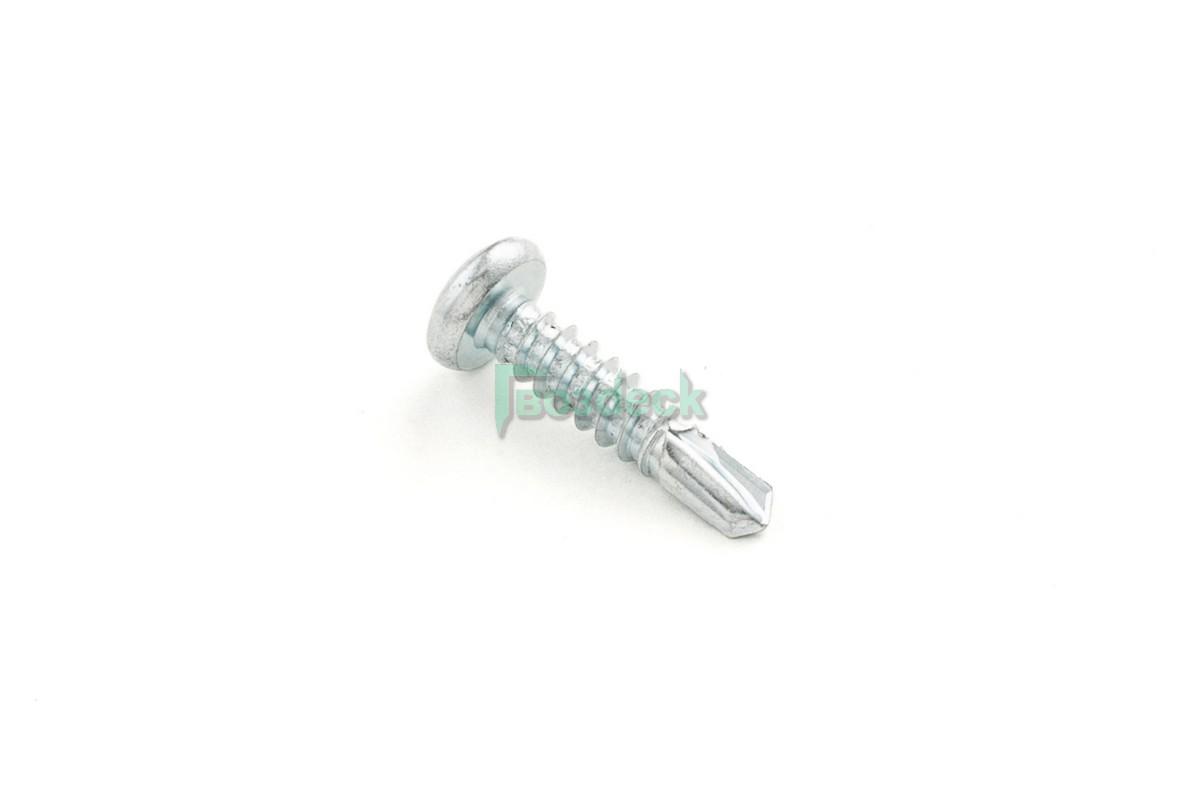

- вместе с крепежом системы ДУЭТ – плоскоскругленная голова,

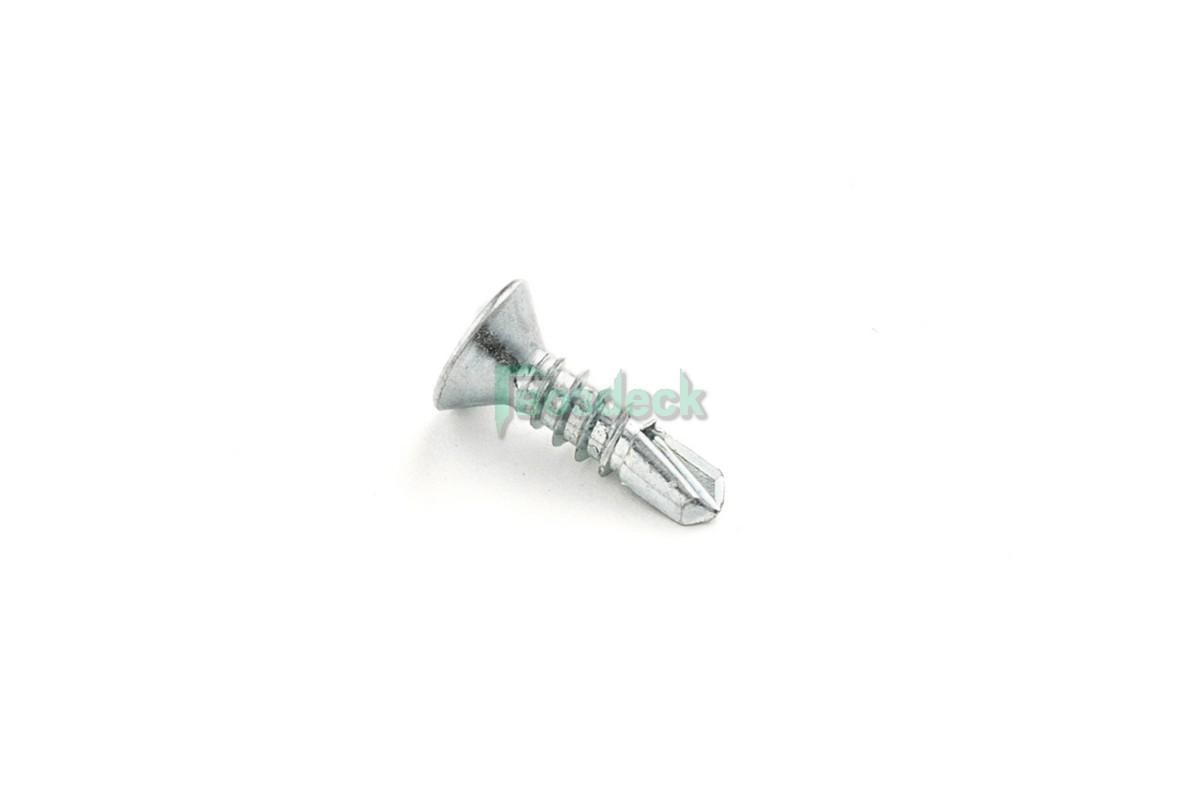

- вместе с крепежом ВОЛНА – потайная голова,
- вместе с крепежом ПРО при вертикальном положении самореза.
Саморезы со сверлом могут быть использованы для крепления системы ДУЭТ на тыльную сторону термо-обработанной (термо-модифицированной) фасадной доски.
Цена
| 2.93 руб/ шт. |
Цены на саморезы с буром по металлу
| Артикул | Наименование | Размеры, мм | Шлиц | Покрытие | Упаковка | Кол-во в упаковке, шт | Вес упаковки, кг | Цена, руб/шт. |
|---|---|---|---|---|---|---|---|---|

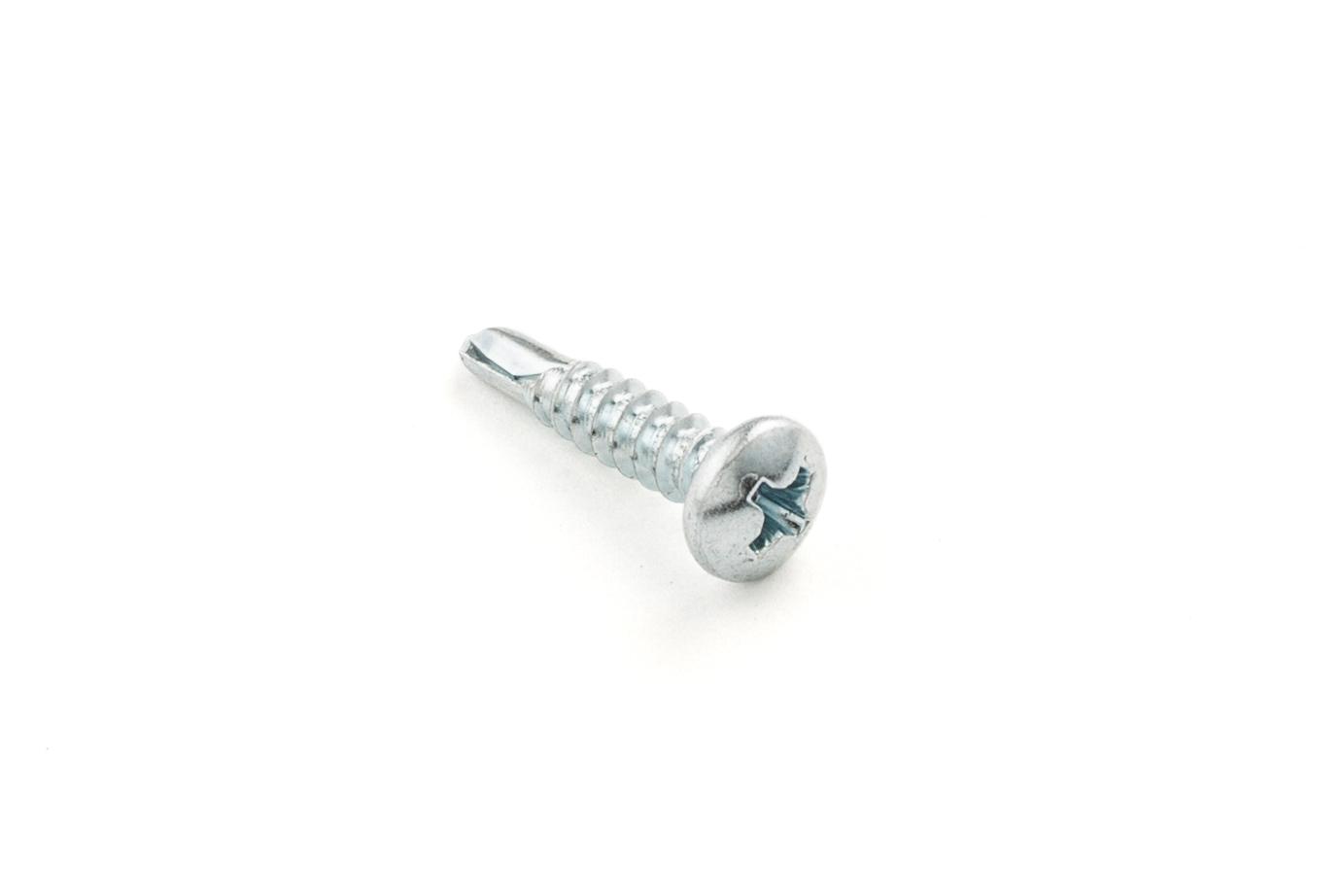

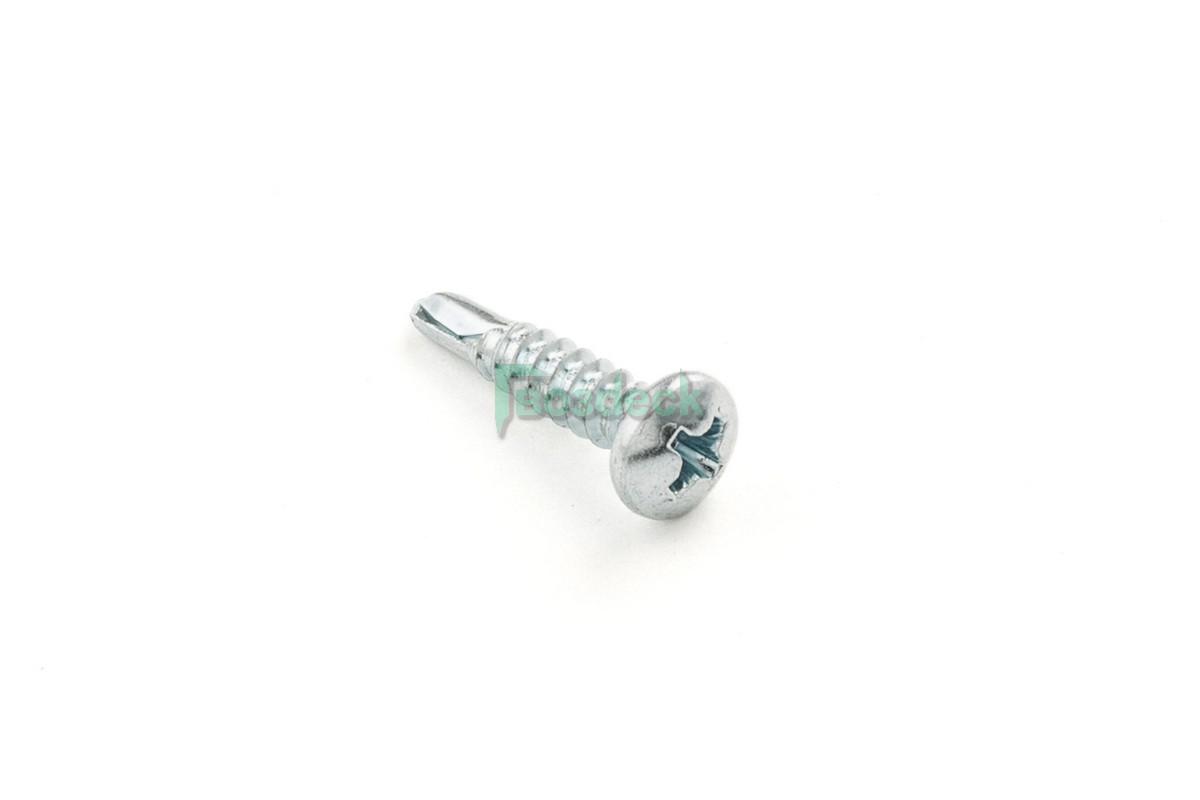

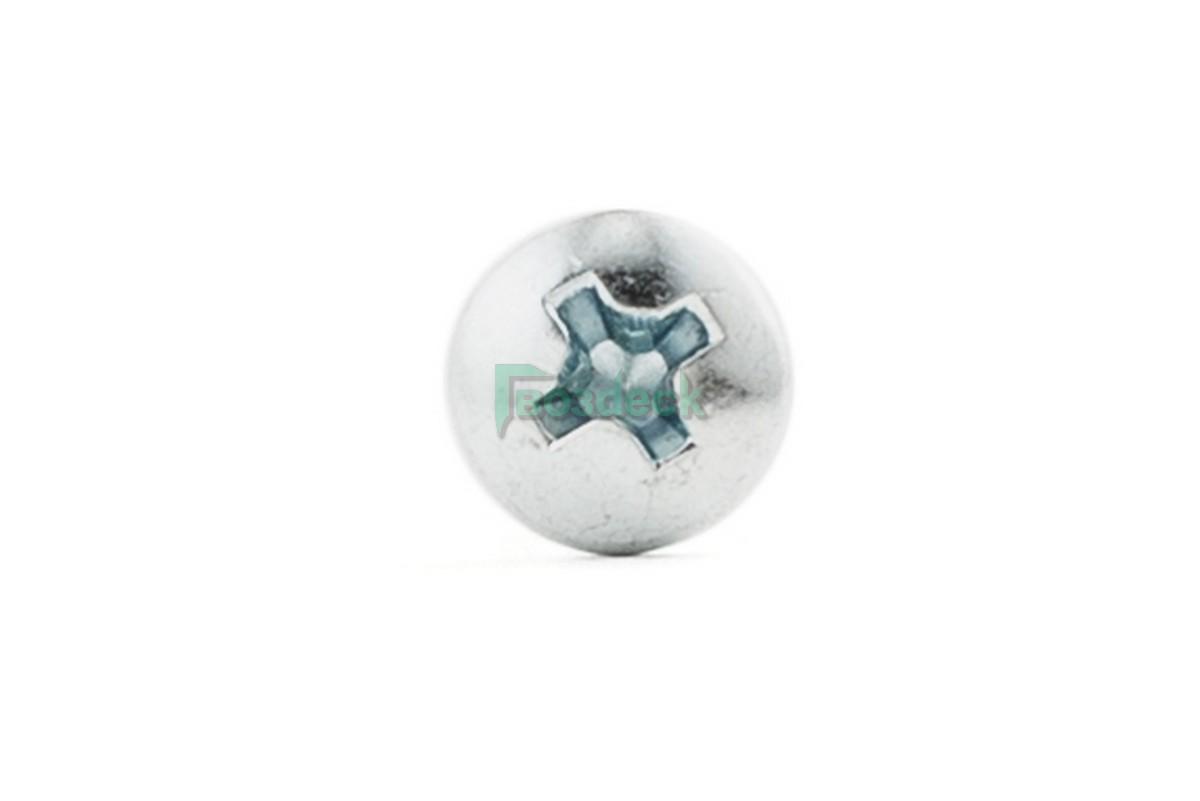

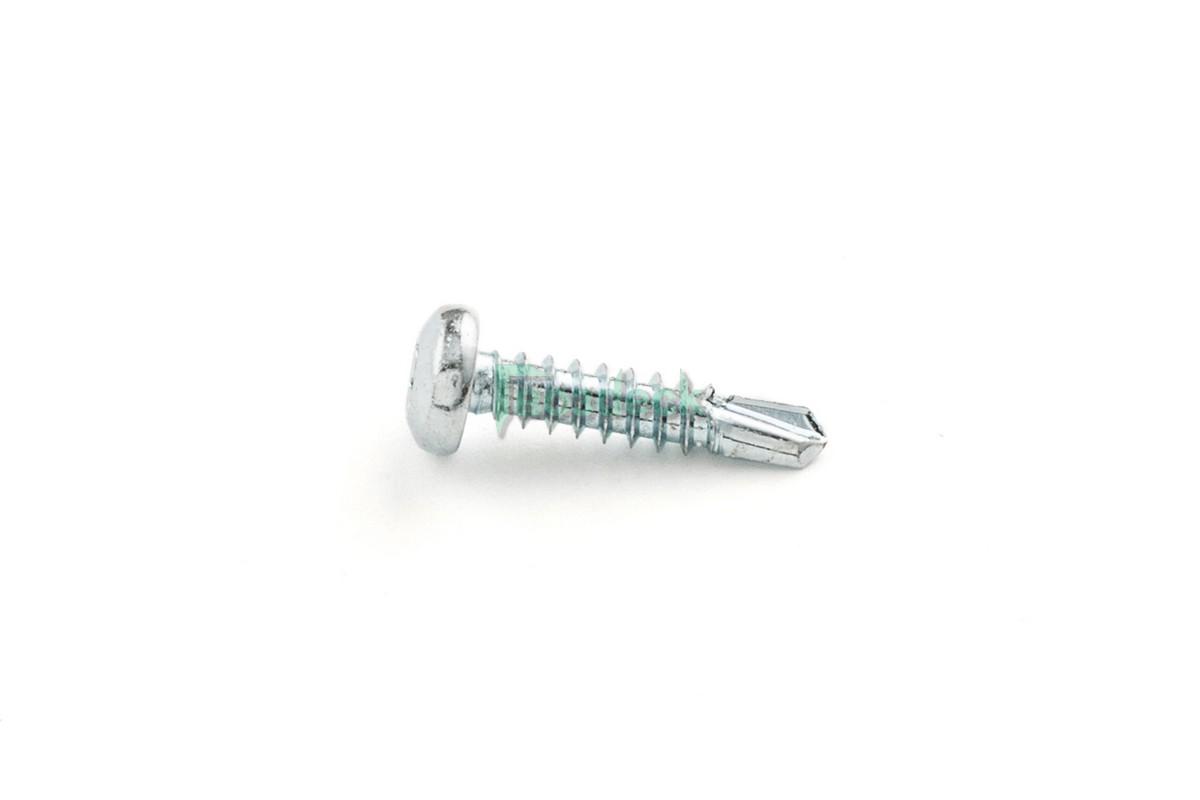

| Саморез с буром по металлу, скругленная голова, шлиц Torx, PZ | ||||||||
| 20163938WHPHRD2 | Саморез с буром по металлу, скругленная голова, PH | 3.9x38 | PH | Цинк | Малая | 4,42 | ||
| 20164825WHPHRD2 | Саморез с буром по металлу, скругленная голова, PH | 4.8x25 | PH | Цинк | Малая | по запросу | ||
| 20164216WHPZRD2 | Саморез с буром по металлу, скругленная голова, PZ | 4,2x16 | PZ2 | Цинк | Малая | по запросу | ||
| 20164219WHPZRD2 | Саморез с буром по металлу, скругленная голова, PZ | 4,2x19 | PZ2 | Цинк | Малая | 1000 | 2,02 | по запросу |
| 20164225WHPZRD2 | Саморез с буром по металлу, скругленная голова, PZ | 4,2x25 | PZ2 | Цинк | Малая | 1000 | по запросу | |
| 20164232WHPZRD2 | Саморез с буром по металлу, скругленная голова, PZ | 4,2x32 | PZ2 | Цинк | Малая | 1000 | по запросу | |
| 20164819WHPZRD2 | Саморез с буром по металлу, скругленная голова, PZ | 4,8x19 | PZ2 | Цинк | Средняя | 1000 | 2,02 | по запросу |

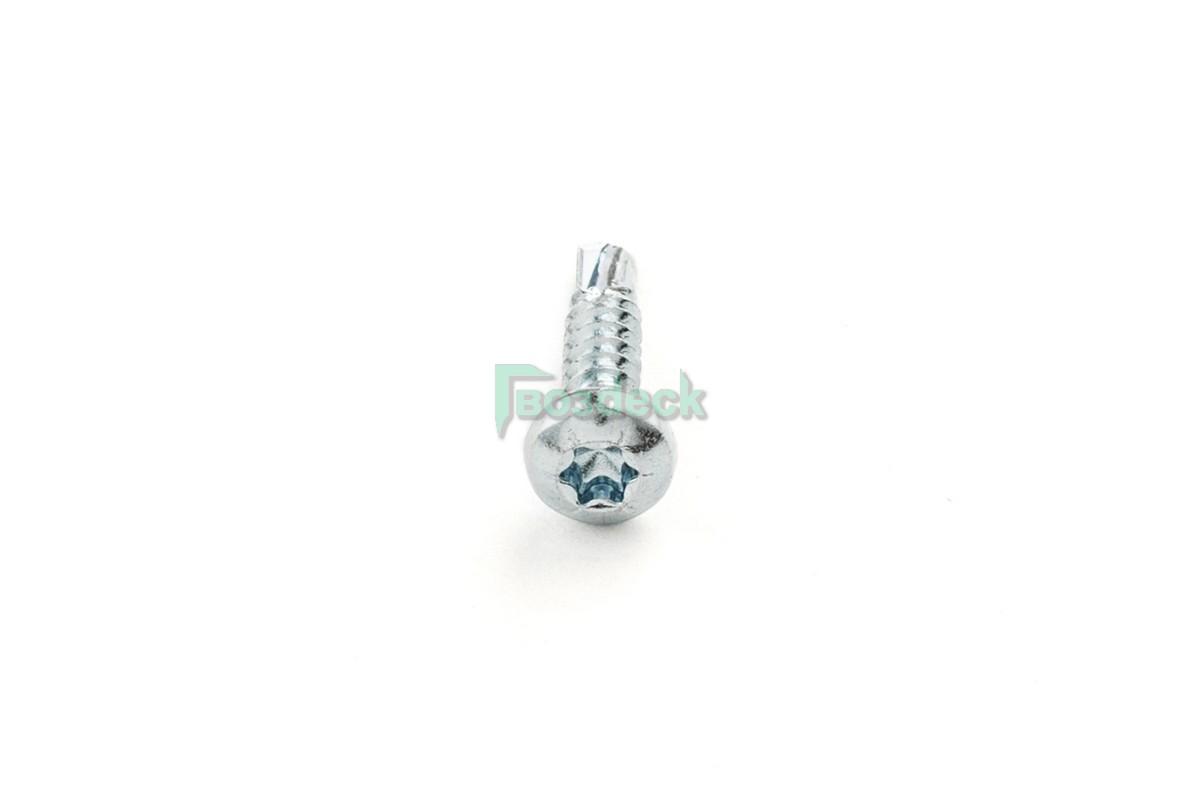

| 20164216WHTXRD2 | Саморез с буром по металлу, скругленная голова, шлиц Torx | 4,2x16 | Torx 20 | Цинк | Малая | 2,93 | ||
| 20164219WHTXRD2 | Саморез с буром по металлу, скругленная голова, шлиц Torx | 4,2x19 | Torx 20 | Цинк | Малая | 1000 | 1,91 | 3,11 |
| 20164819WHTXRD2 | Саморез с буром по металлу, скругленная голова, шлиц Torx | 4,8x19 | Torx 25 | Цинк | Средняя | 1000 | 3,97 | |
| 20164832WHTXRD2 | Саморез с буром по металлу, скругленная голова, шлиц Torx | 4,8x32 | Torx 25 | Цинк | Средняя | 4,60 | ||

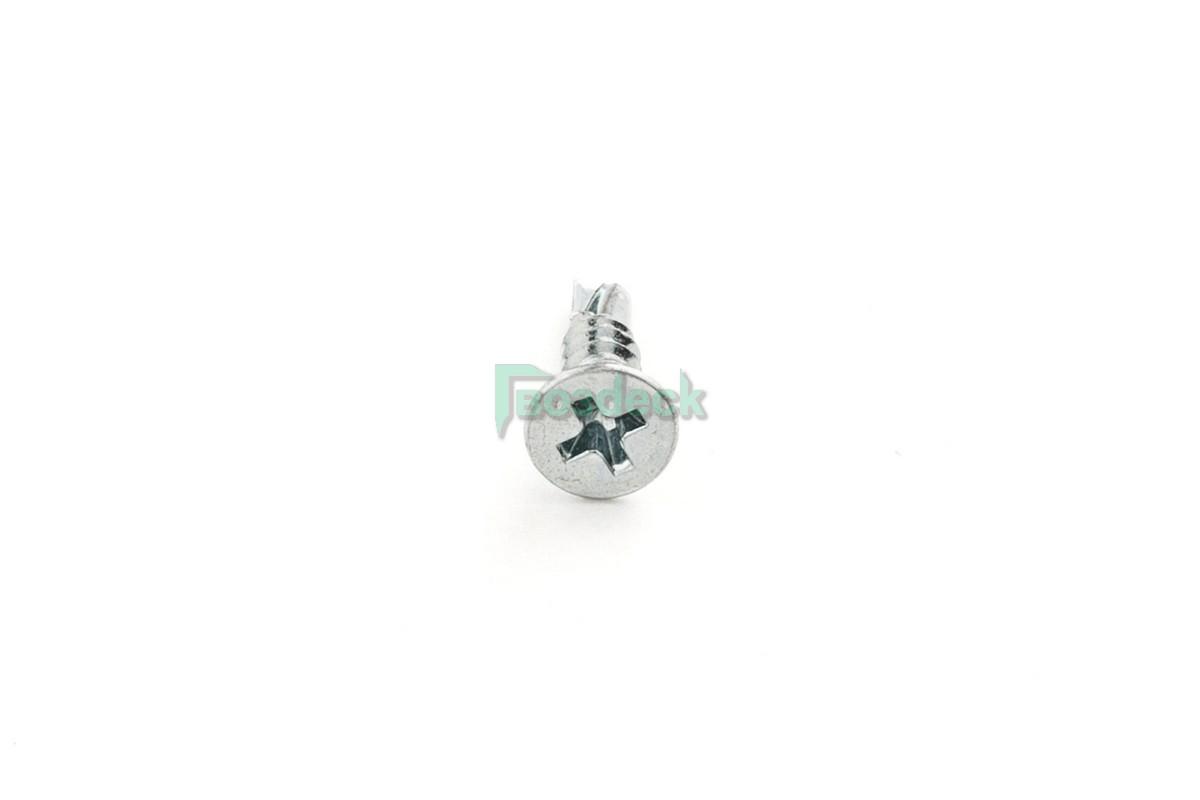

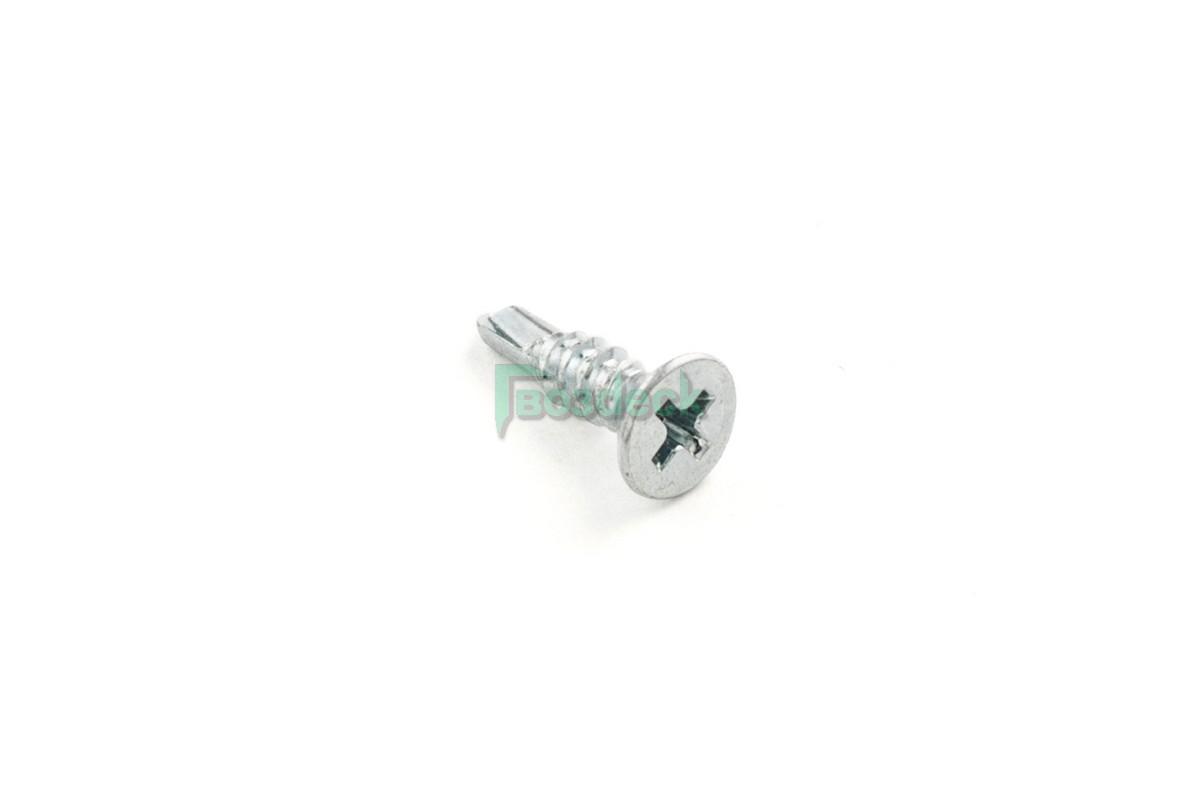

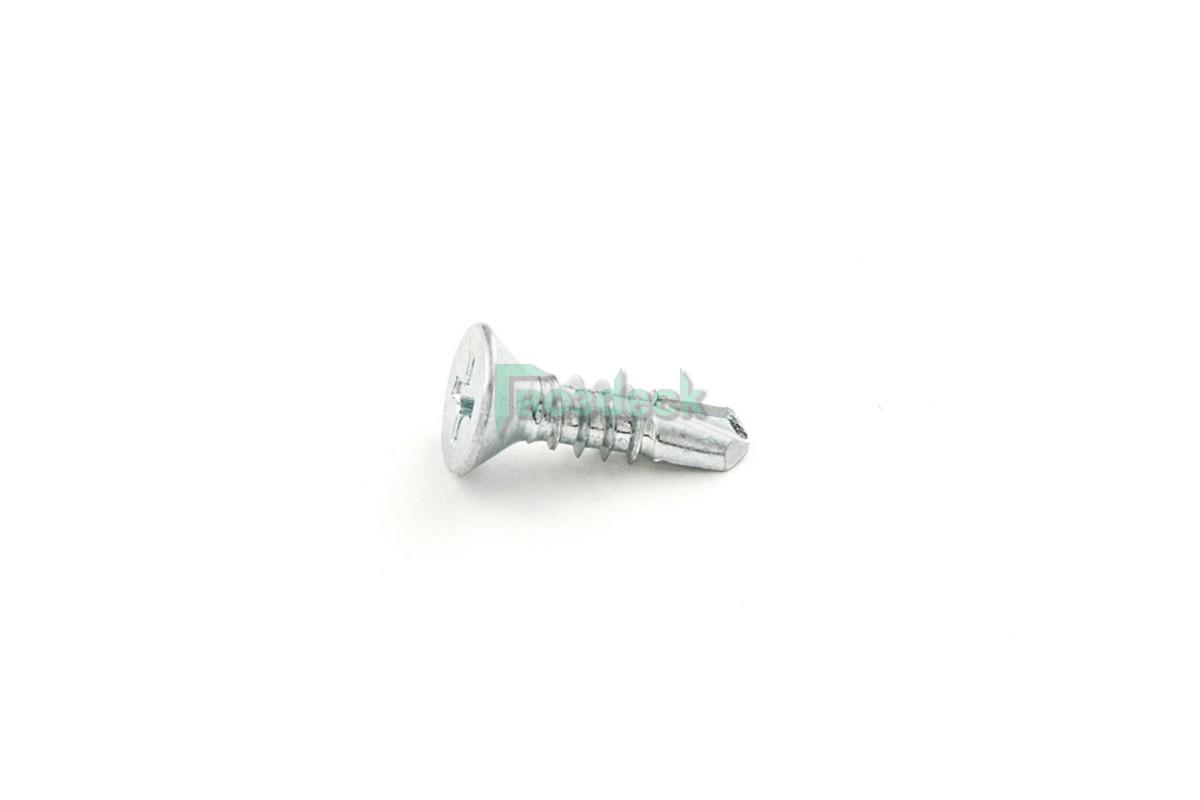

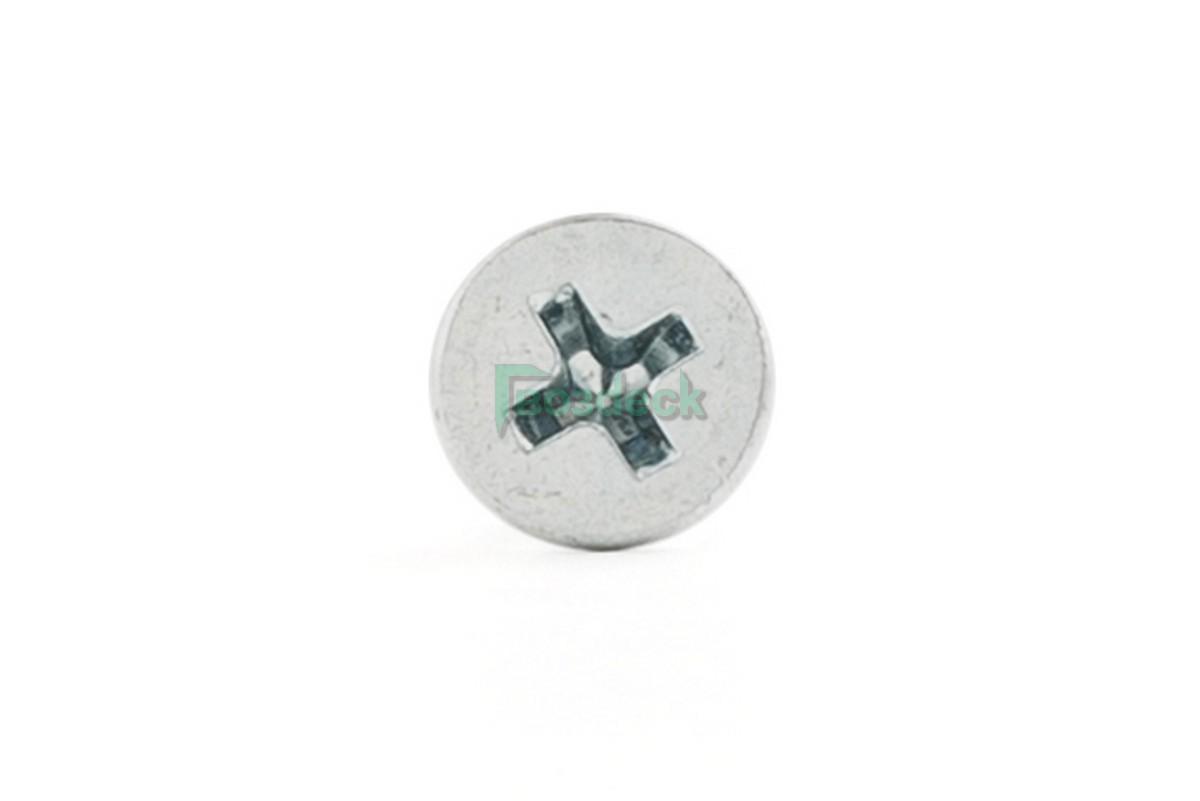

| Саморез с буром по металлу, потайная голова, PZ | ||||||||
| 20173232WHPZRD2 | Саморез с буром по металлу, потайная голова, PZ | 3,2x32 | PZ2 | Цинк | Малая | по запросу | ||
| 20173919WHPZRD2 | Саморез с буром по металлу, потайная голова, PZ | 3,9x19 | PZ2 | Цинк | Малая | 1000 | 1,33 | по запросу |
| 20173938WHPZRD2 | Саморез с буром по металлу, потайная голова, PZ | 3,9x38 | PZ2 | Цинк | Малая | 1000 | по запросу | |
| 20174216WHPZRD2 | Саморез с буром по металлу, потайная голова, PZ | 4,2x16 | PZ2 | Цинк | Малая | 1000 | 1,37 | по запросу |
| 20174216WHTXRD2 | Саморез с буром по металлу, потайная голова, Torx | 4,2x16 | Torx 20 | Цинк | Малая | 2,07 | ||
| 20174219WHTXRD2 | Саморез с буром по металлу, потайная голова, Torx | 4,2x19 | Torx 20 | Цинк | Малая | 2,23 | ||

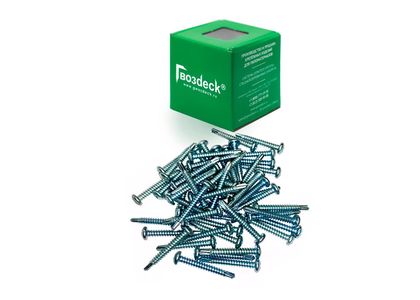

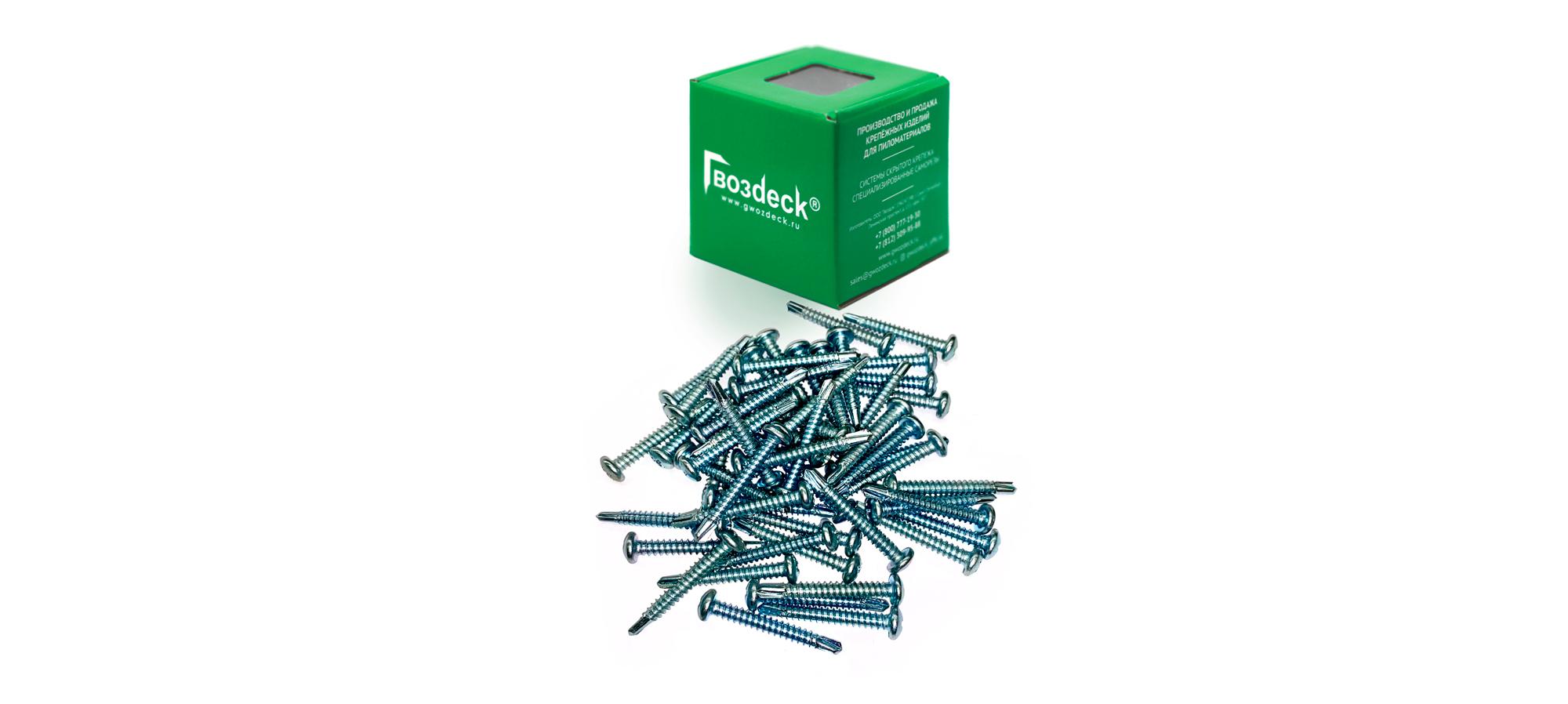

Упаковка
Объем: 200 х 100 х 100 мм3
Объем: 400 х 200 х 200 мм3

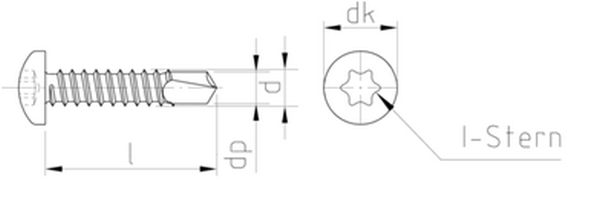

Чертеж самореза с плоскоскругленной головкой
Таблица технических размеров
| L длина, mm | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Саморез с буром, плоскоскругленная голова, шлиц Torx | ||||||||||||||||
| d, мм | dk, мм | Шпиц | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 | ||||
| 3,5 | 6,9 | Torx 15 | + | + | + | + | ||||||||||
| 3,9 | 7,5 | Torx 20 | + | + | + | + | + | + | ||||||||
| 4,2 | 8,2 | Torx 20 | + | + | ➕ | + | + | + | + | |||||||
| 4,8 | 9,5 | Torx 25 | + | + | ➕ | + | + | + | + | + | + | |||||
| ➕ | Рекомендуется для систем крепления дуэт и волна | |||||||||||||||
| + | Белый цинк | |||||||||||||||

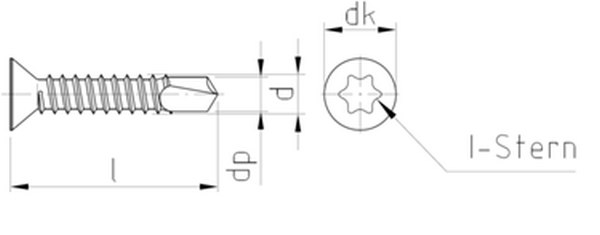

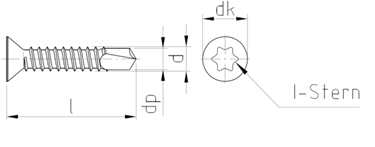

Чертеж самореза с потайной головкой
Таблица технических размеров
| Саморез с буром, потайная голова, шлиц Torx | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d, мм | dk, мм | Шпиц | 9,5 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 45 | 50 | ||||
| 3,9 | 7,5 | Torx 20 | + | + | + | + | + | |||||||||
| 4,2 | 8,1 | Torx 20 | ➕ | + | + | + | + | |||||||||
| 4,8 | 9,5 | Torx 25 | + | + | + | + | + | + | ||||||||
| ➕ | Рекомендуется для систем крепления дуэт и волна | |||||||||||||||
| + | Белый цинк | |||||||||||||||
| Толщина металла, мм от/до | d, мм |
|---|---|
| 0,7/2,25 | 3,5 |
| 0,7/2,4 | 3,9 |
| 1,75/3,0 | 4,2 |
| 1,75/4,4 | 4,8 |
Особенности монтажа
При монтаже саморезов данного типа необходимо использовать ограничитель момента затяжки на шуруповерте (обиходное название - «трещетка»). В противном случае при контакте головки самореза с поверхностью металла возможна деформация тела самореза.
Особенности саморезов с буром

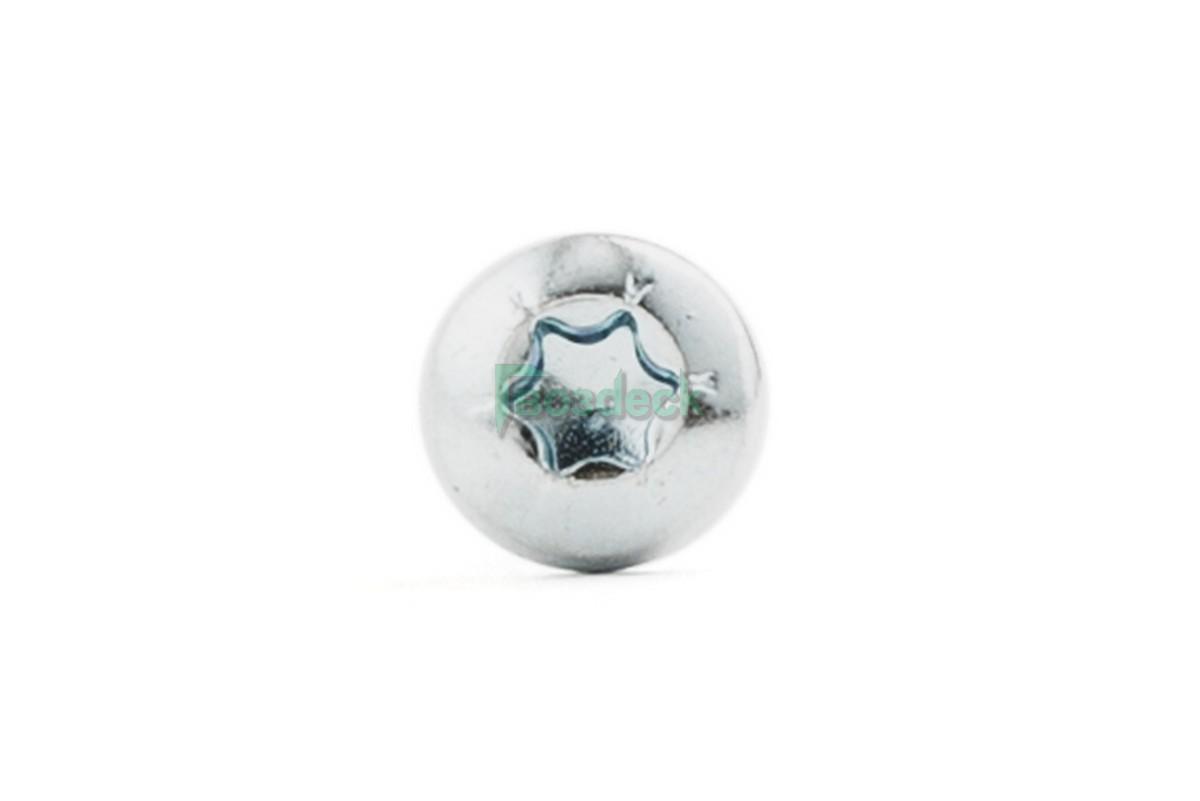

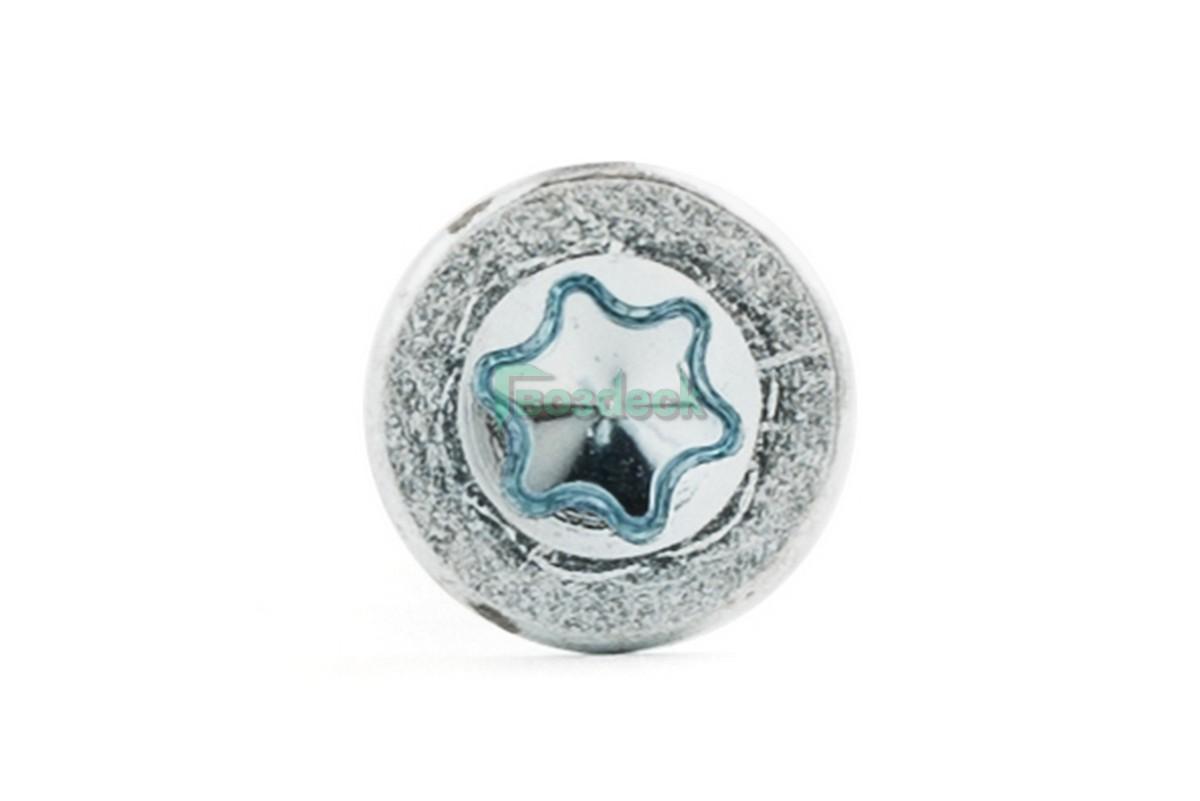

- Шлиц torx обеспечивает устойчивость самореза для закручивании и надежную передачу усилия от шуруповерта на крепеж
- Саморез имеет закаленную до необходимой твердости поверхность, что при необходимости позволяет использовать его несколько раз
- Закаленная поверхность бура самореза обеспечивает его уверенное сверление в незакаленный тонколистовой холоднокатаный и горячекатаный металл
- Длина бура оптимизирована для определенного диапазона толщин металла
Рекомендации к применению
Цинковые саморезы не рекомендуется использовать в алюминиевом профиле из-за риска возникновения гальванической коррозии. При контакте двух разных металлов, например, цинка на саморезе и алюминия в профиле, в присутствии влаги может происходить электрохимическая реакция, приводящая к коррозии одного из металлов — обычно более активного алюминия. Это снижает прочность и долговечность соединения. Цинковое покрытие самореза со временем разрушается, после чего металл самореза начинает корродировать.
Рекомендуется применять саморезы из материалов, совместимых с алюминием, например, из нержавеющей стали (А2 или А4) или специальных алюминиевых сплавов, чтобы избежать ускоренной коррозии и повреждения алюминиевого профиля.
Расчет крепежа
Для расчета количества крепежа, введите параметры: площадь покрытия, расстояние между лаг и ширину доски.
