Фасадный кронштейн

Фасадный кронштейнФасадный кронштейнФасадный кронштейнФасадный кронштейнФасадный кронштейн

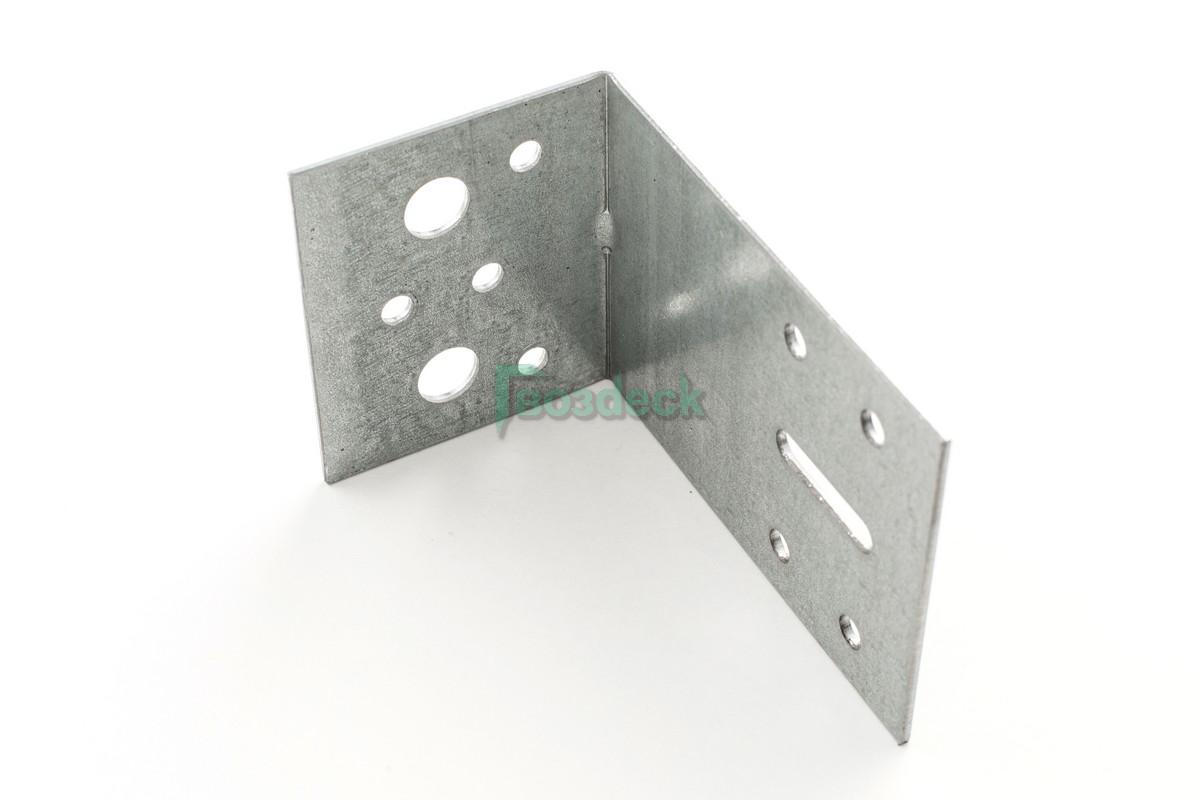

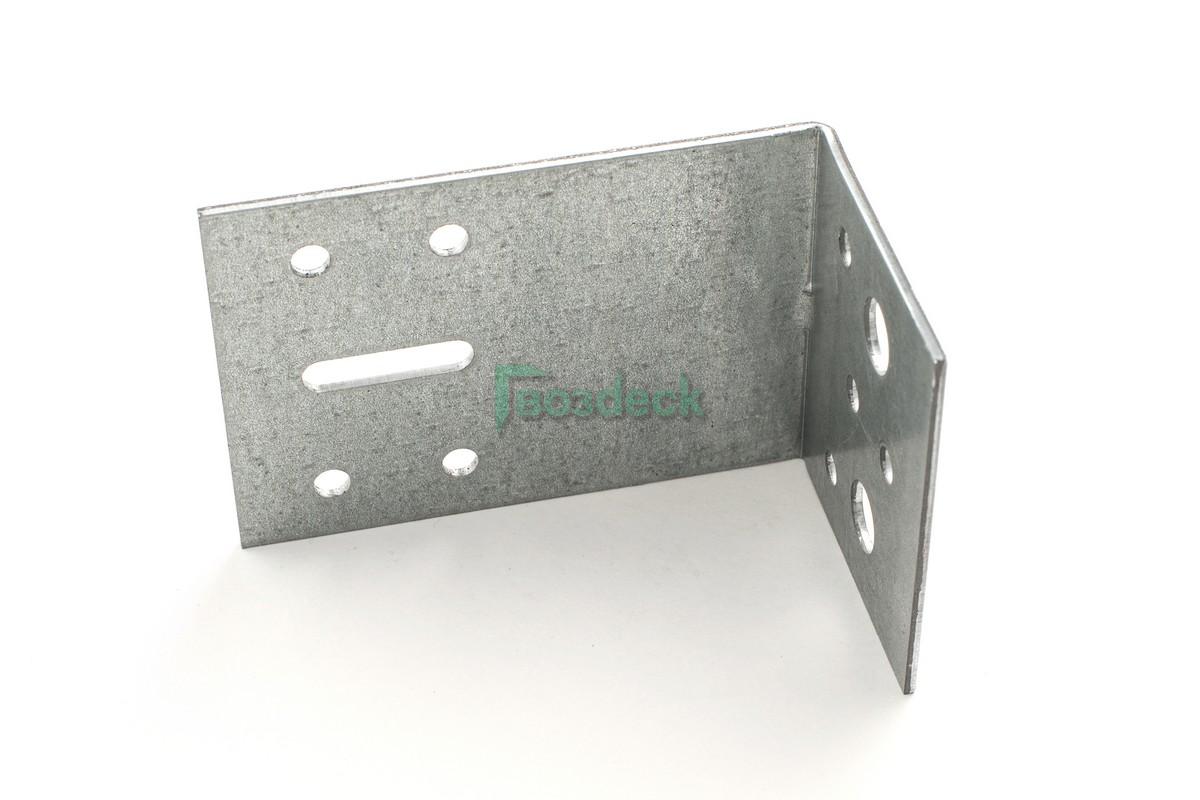

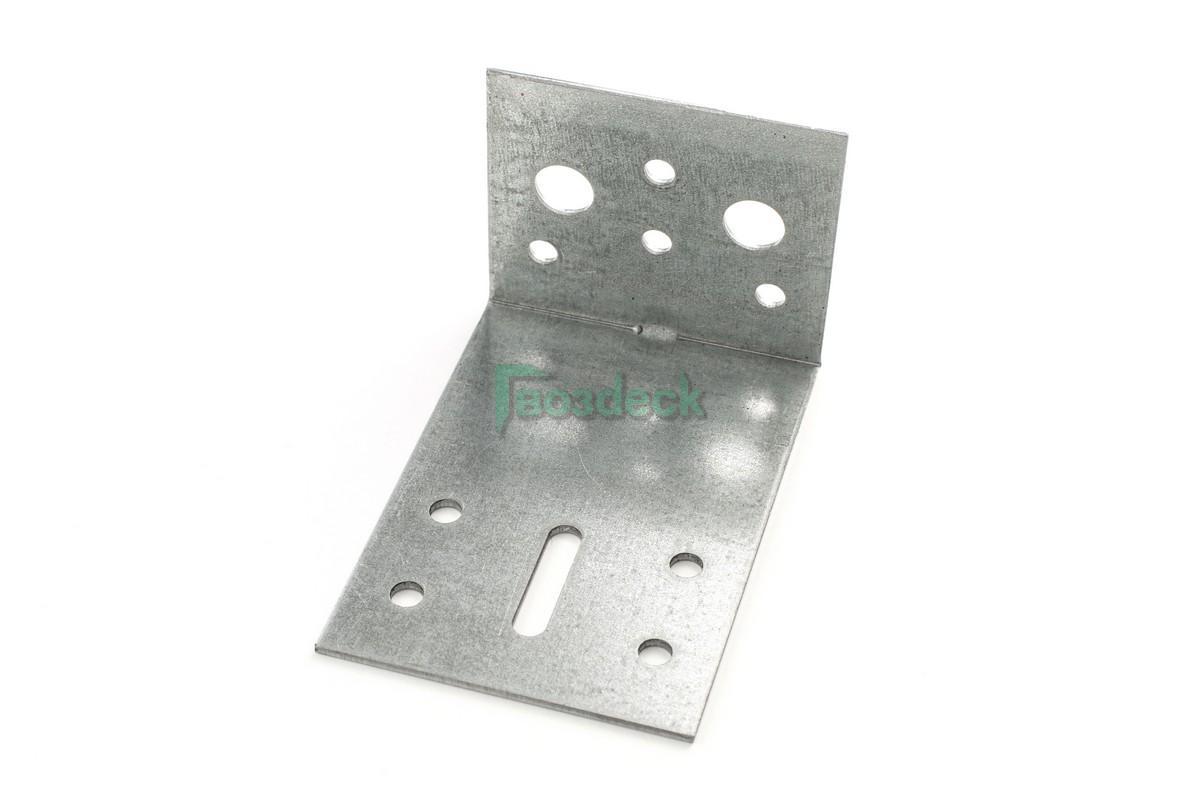

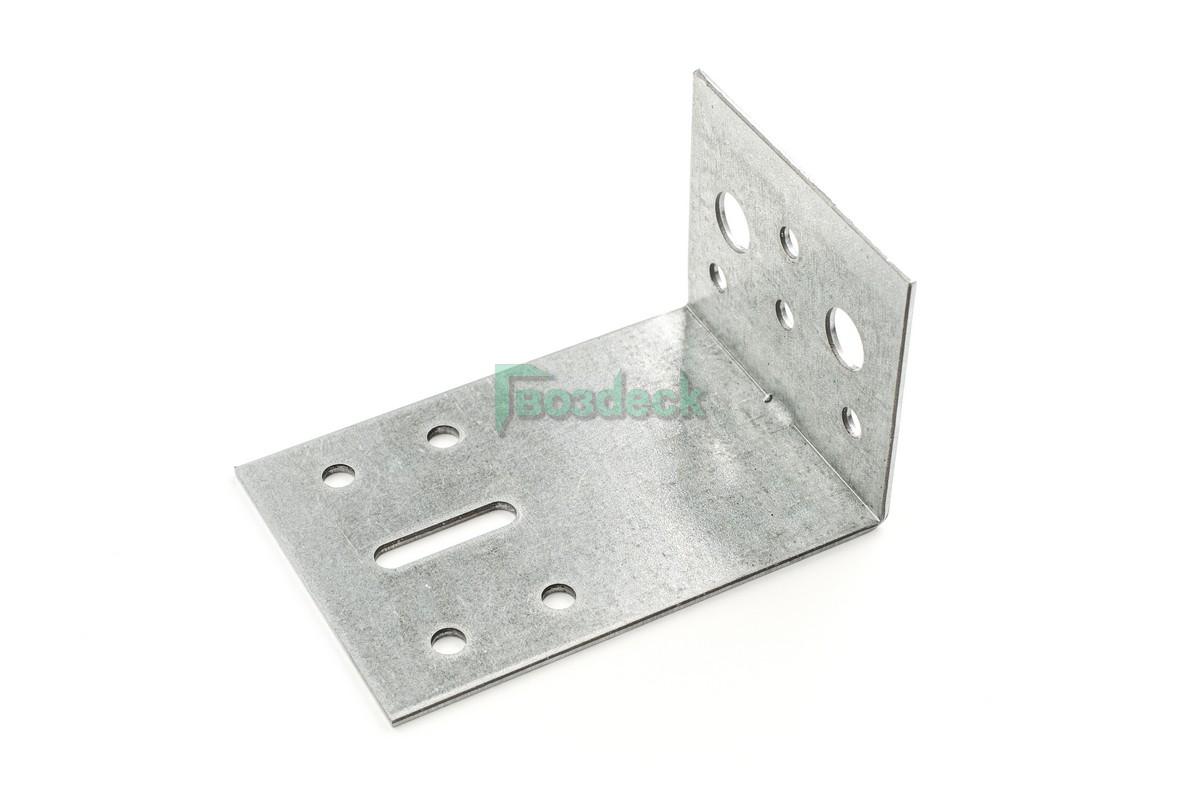

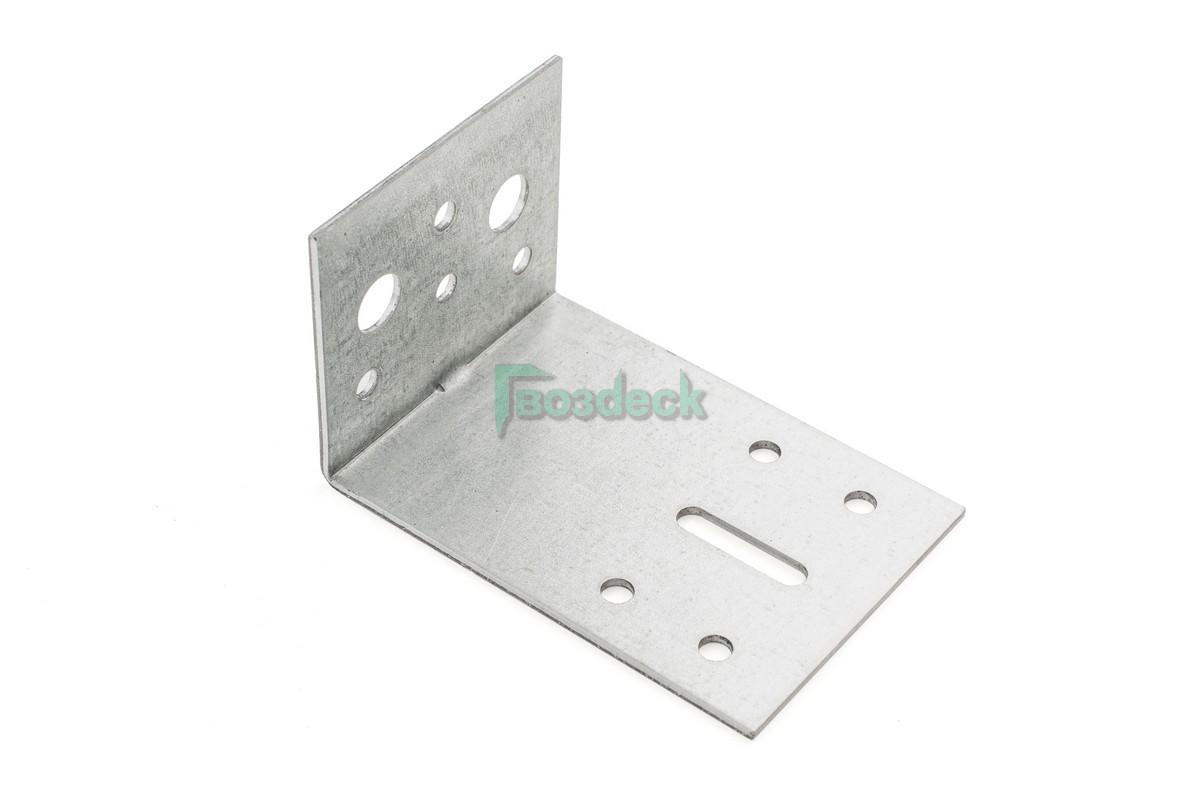

Кронштейн фасадный — это монтажный элемент,  используемый для крепления декоративного фасада к несущей стене здания.

Фасадный кронштейн предназначен для систем вентилируемых фасадов (СВФ) с облицовочным материалом из дерева.

В СВФ Гвозdeck основным элементом являются оригинальные кронштейны – фасадный (ФК) и фасадный угловой (ФКУ). ФК и ФКУ используются для крепления подсистемы к несущей стене здания. Кронштейны имеют несколько монтажных отверстий и обеспечивают надежное крепление к любому несущему основанию. ФКУ рекомендуется использовать для оформления оконных проемов и внешних углов здания. В качестве вертикальной обрешетки подсистемы рекомендуем использовать антисептированные деревянные бруски. Отличительное особенностью кронштейнов ФК и ФКУ является оригинальная линейка размеров, полное отсутствие «мостиков холода», рациональная комбинация отверстий.

Почитать подробнее

Цена

52.5 руб/ шт.

Особенности фасадного кронштейна Гвозdeck:

  • Энергосбережение на 15% выше аналогов;
  • Удобное регулирование положения подсистемы фасада в 2-х плоскостях;
  • Возможность установки подсистемы на любое основание.

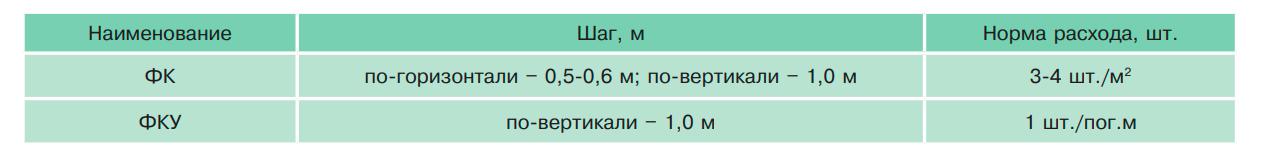

Число монтажных точек СВФ (расход ФК и ФКУ):

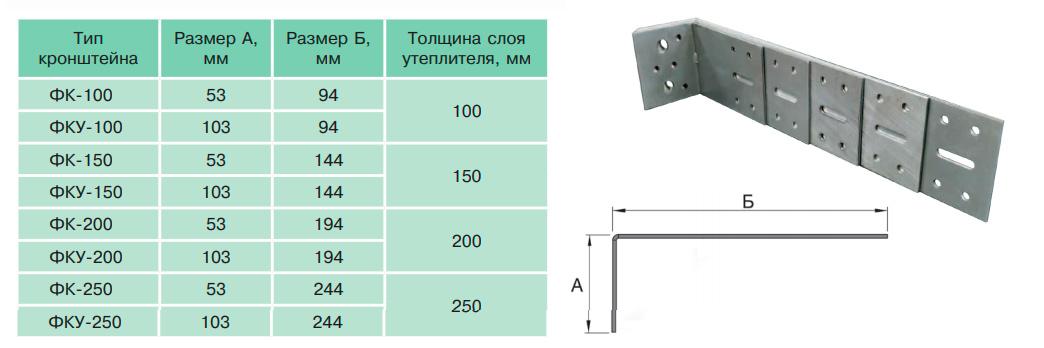

Типоразмеры фасадных кронштейнов

Пространство между несущей стеной здания и декоративным фасадом с целью улучшения энергосбережения здания заполняется утеплителем. Толщина утеплителя рассчитывается, исходя из требований к энергосбережению и обычно составляет от 100 до 200мм.

Вместе с кронштейном ФК в зависимости от основания применяются различные крепежные элементы: клиновые или химические анкеры, распорные дюбели. Самым распространенным решение является использование распорных (фасадных) дюбелей, размер которых подбирается под тип основания.

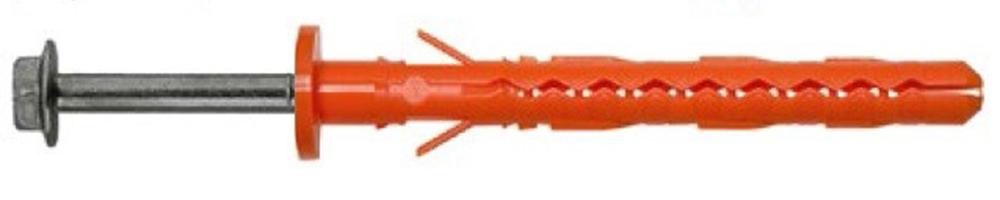

Распорные дюбели

Распорные дюбели

Фасадный дюбель состоит из двух частей: гильзы  и распорный элемент.  Распорные элементы изготавливаются из стали и имеют класс прочности 8.8 и защитное покрытие из горячего или термодиффузионного цинка, что позволяет применять их в различных условиях эксплуатации.

Гильза фасадного  дюбеля изготовлена  из полиамида, что дает высокие нагрузки на вырыв и широкий температурный диапазон монтажа и эксплуатации, являются универсальными для различных типов основания, имеют фланец, который предотвращает контакт распорного элемента с кронштейном, что препятствует появлению "мостика холода".

Конструкция «правильного» фасадного дюбеля позволяет осуществлять быстрый монтаж при помощи молотка с финишной  дотяжкой на 0,5 витка в ручном режиме.

НаименованиеДиаметр, ммДлина, ммМинимальная глубина сверления, ммМинимальная глубина анкеровки, ммРазмер ключа, ммУпаковка, шт
ФД 10-80 10 85 75 65 13 100
ФД 10-100 10 100 75 65 13 100
ФД 10-120 10 115 75 65 13 100
ФД 10-140 10 135 75 65 13 100
ФД 10-160 10 160 75 65 13 100

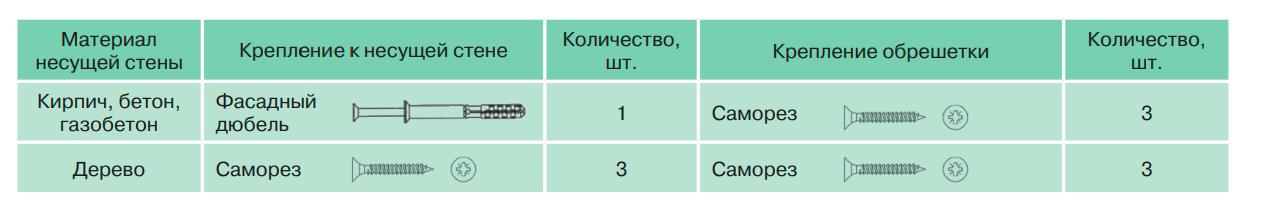

Дополнительный крепеж для СВФ Гвозdeck (на 1 монтажную точку)

Основное принципиальное отличие фасада с отделочным материалом из  древесины от фасада с металлической подсистемой это более простая конструкция подсистемы и  оригинальная технология заполнения утеплителем пространства между несущей стеной здания и фасадом.

В качестве несущего вертикального профиля для систем вентилируемых фасадов с облицовочным материалом из дерева мы предлагает использовать антисептированный брусок из хвойных пород древесины. В отличие от металла древесина имеет нулевой коэффициент расширения вдоль волокон и не  требует компенсации термического расширения профиля. Кроме этого, использование деревянных брусков  в качестве несущего профиля очень выгодно сказывается на энергосберегающих свойствах фасада и позволяет существенно упростить конструкционные решения в отличие от традиционных металлических подсистем.

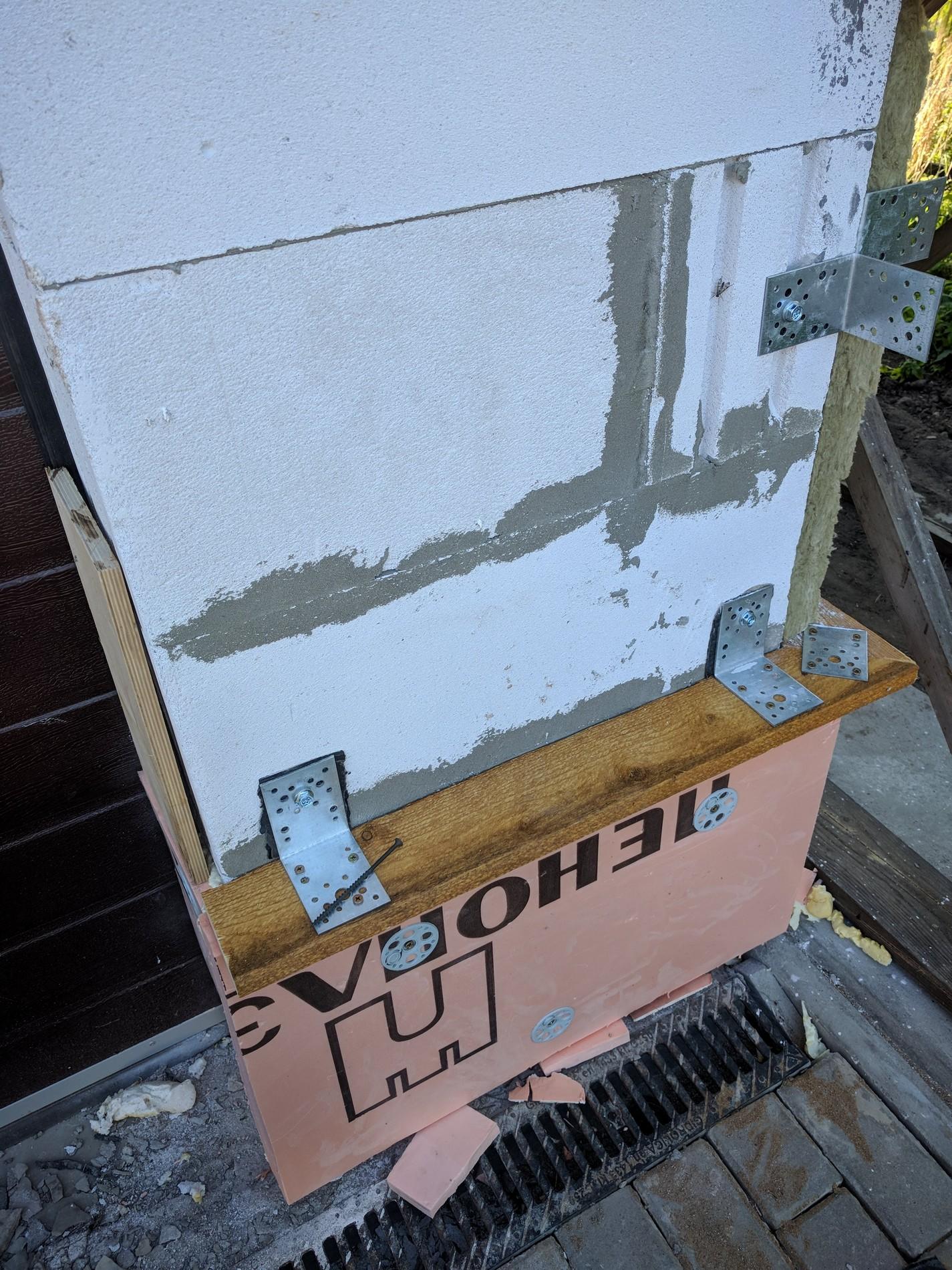

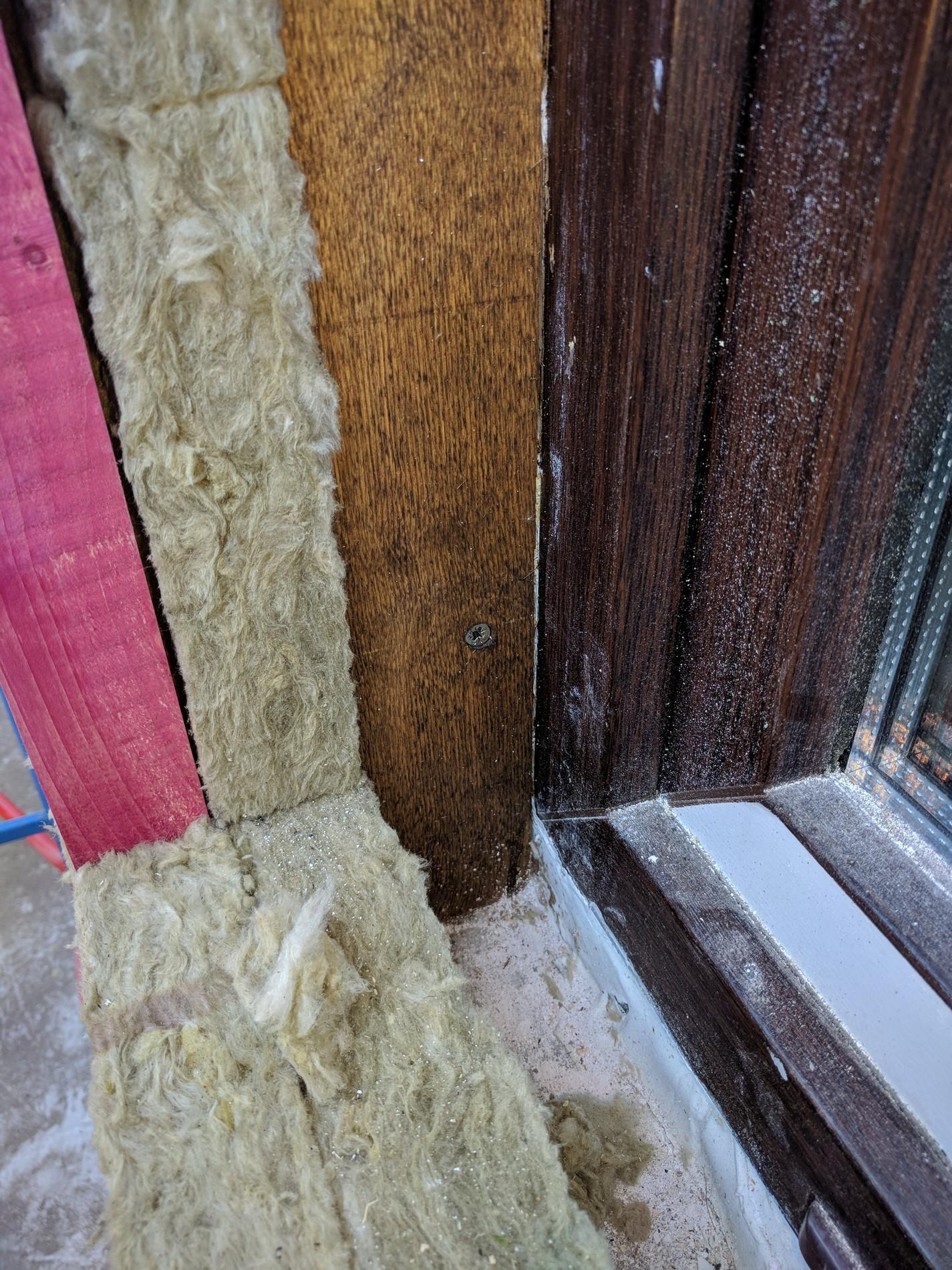

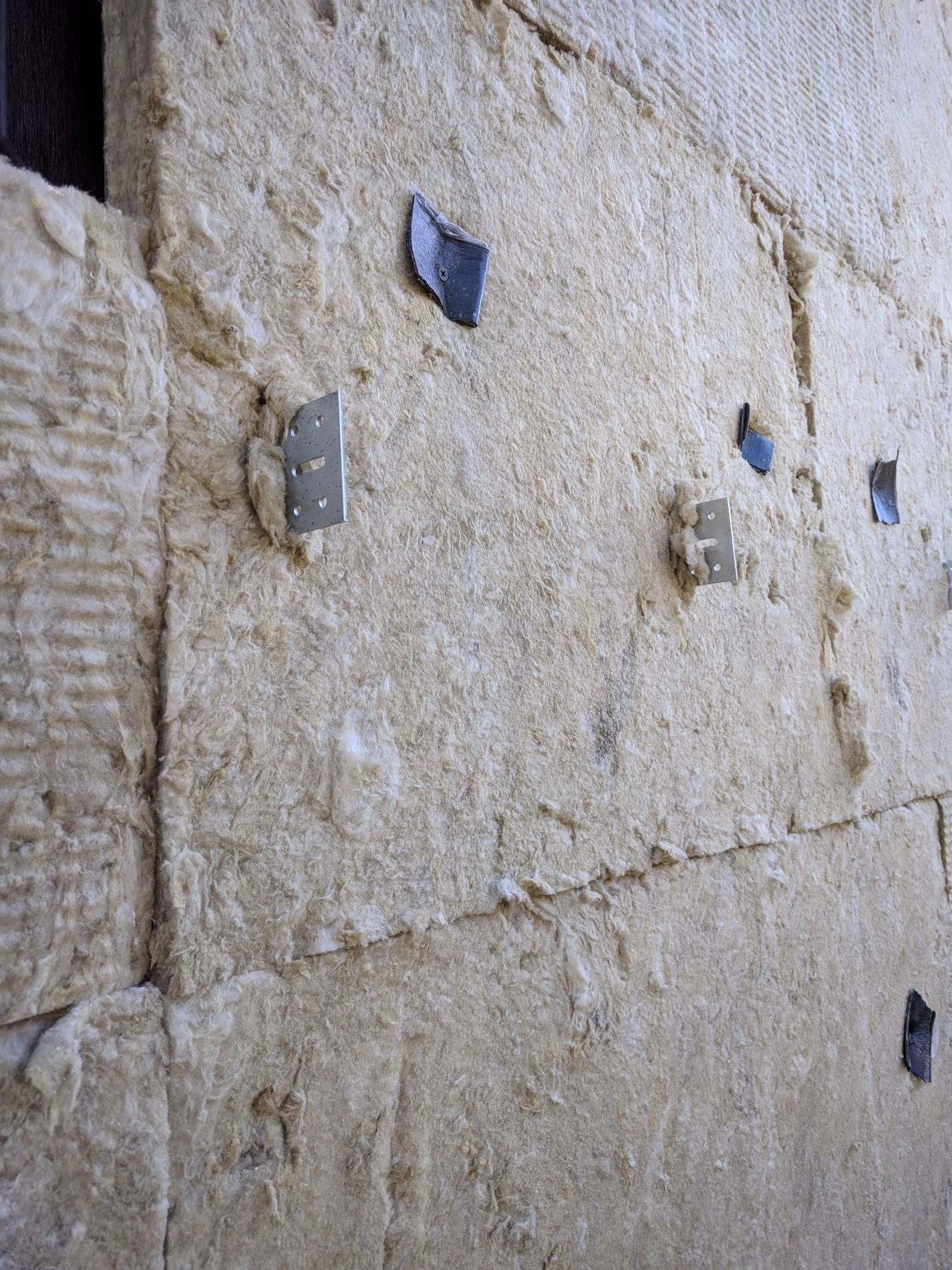

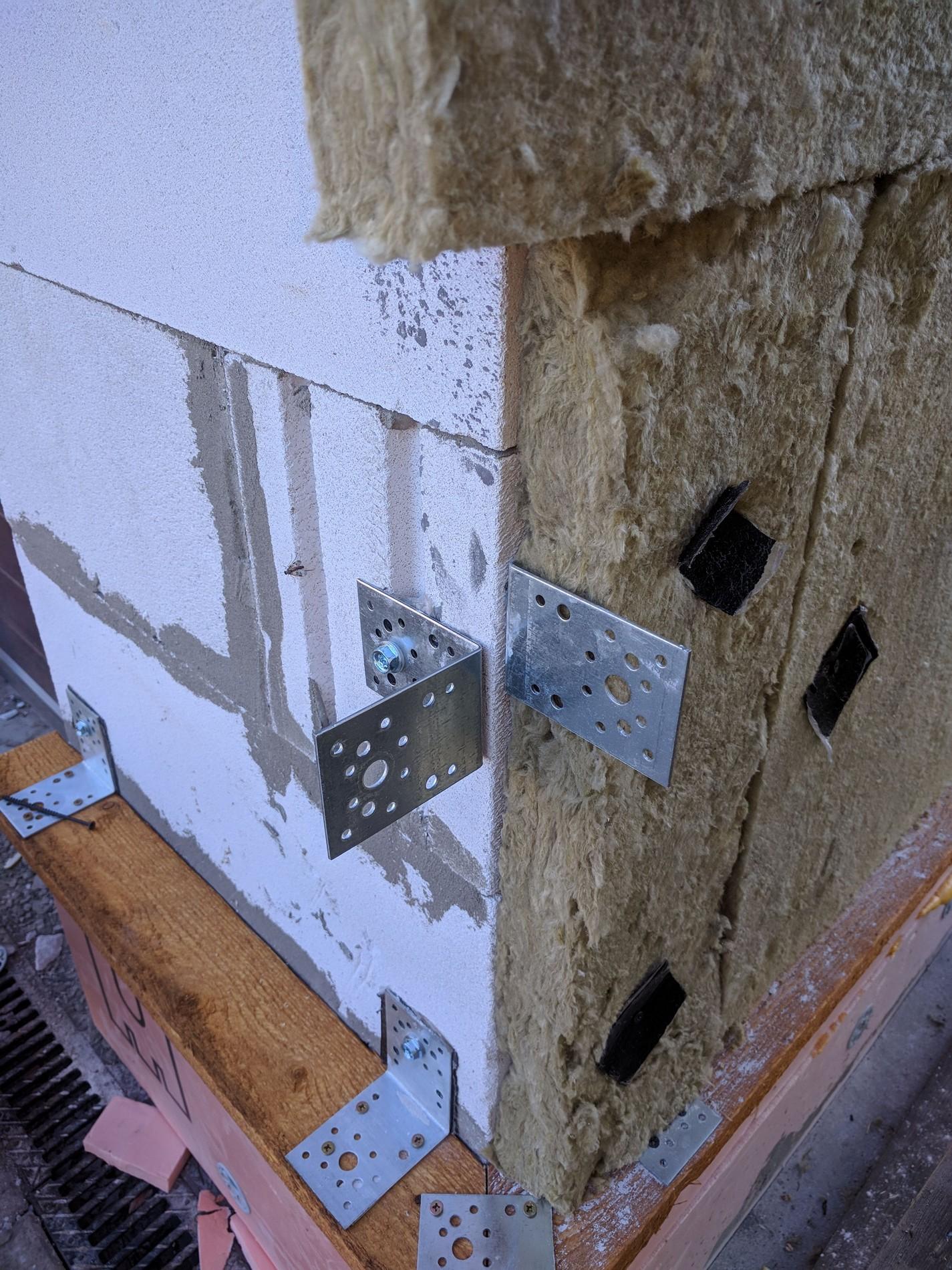

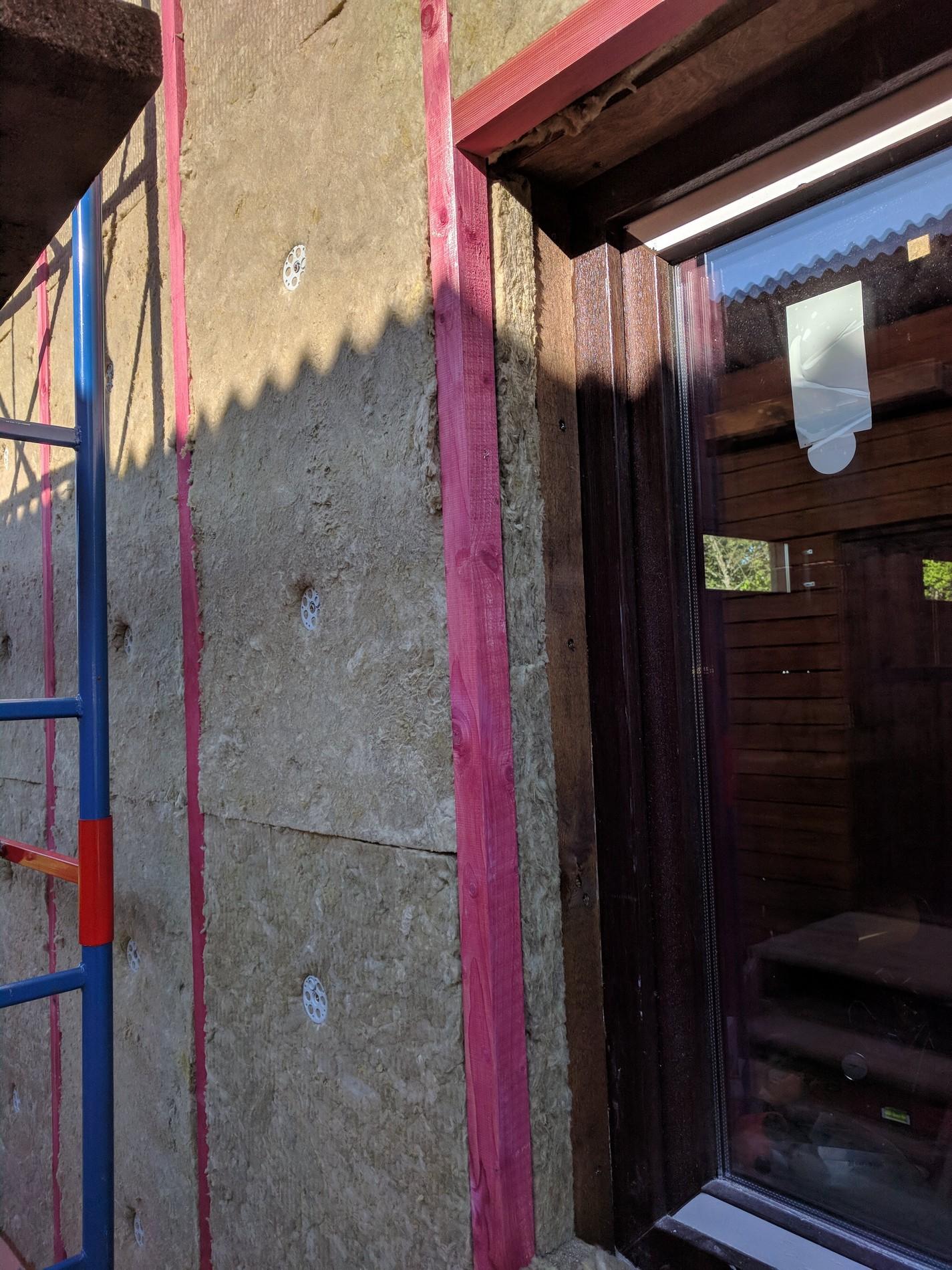

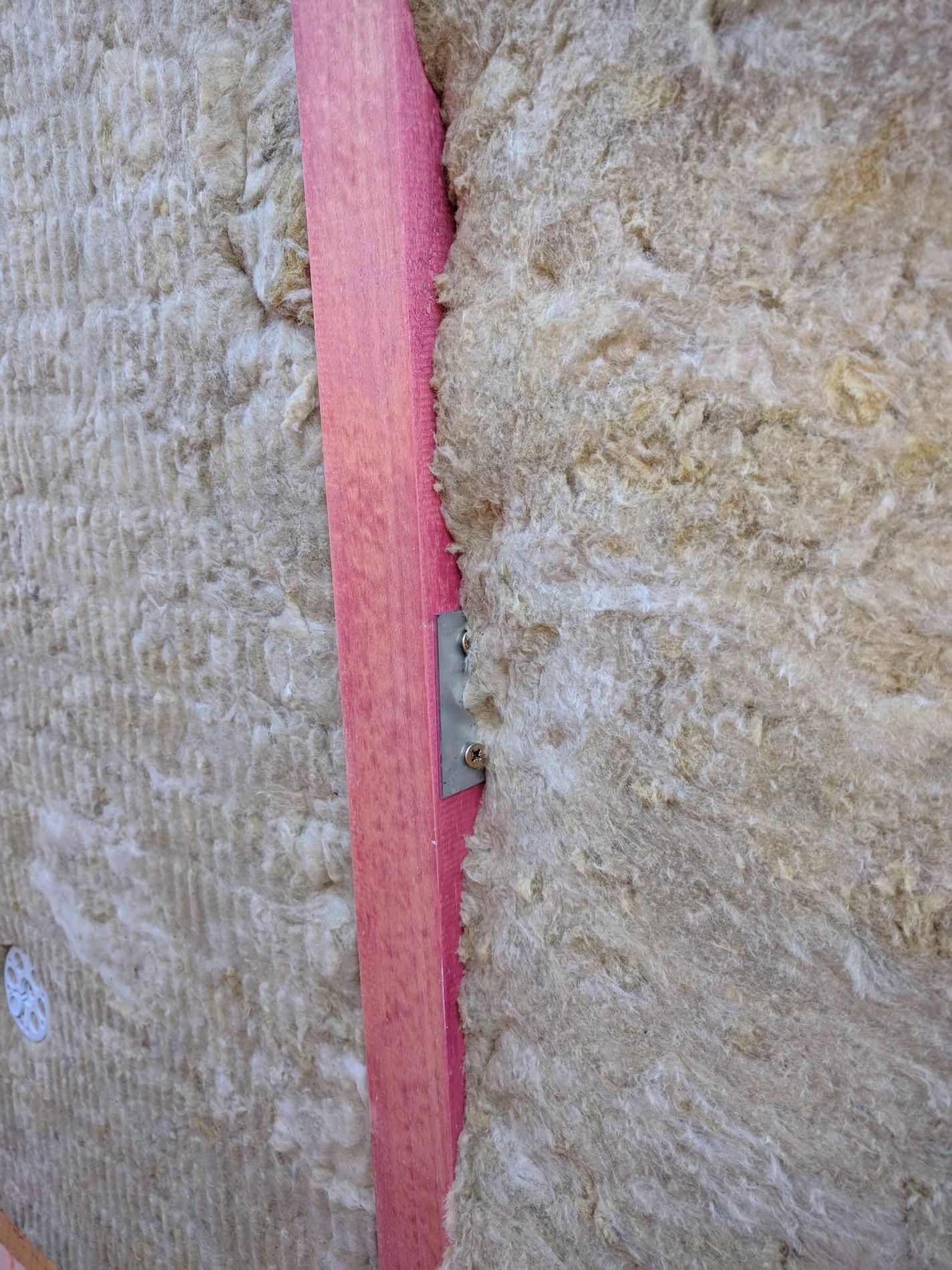

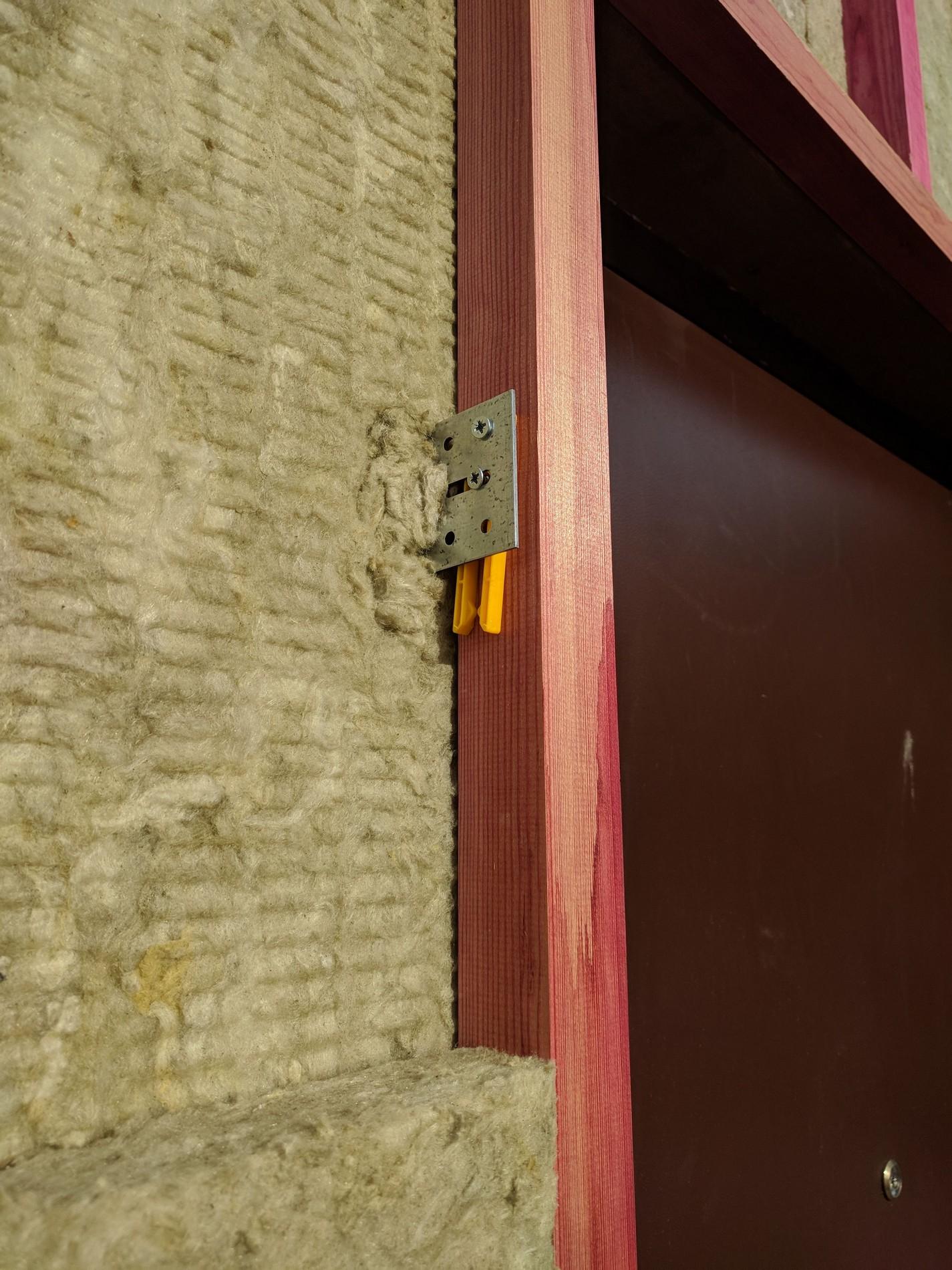

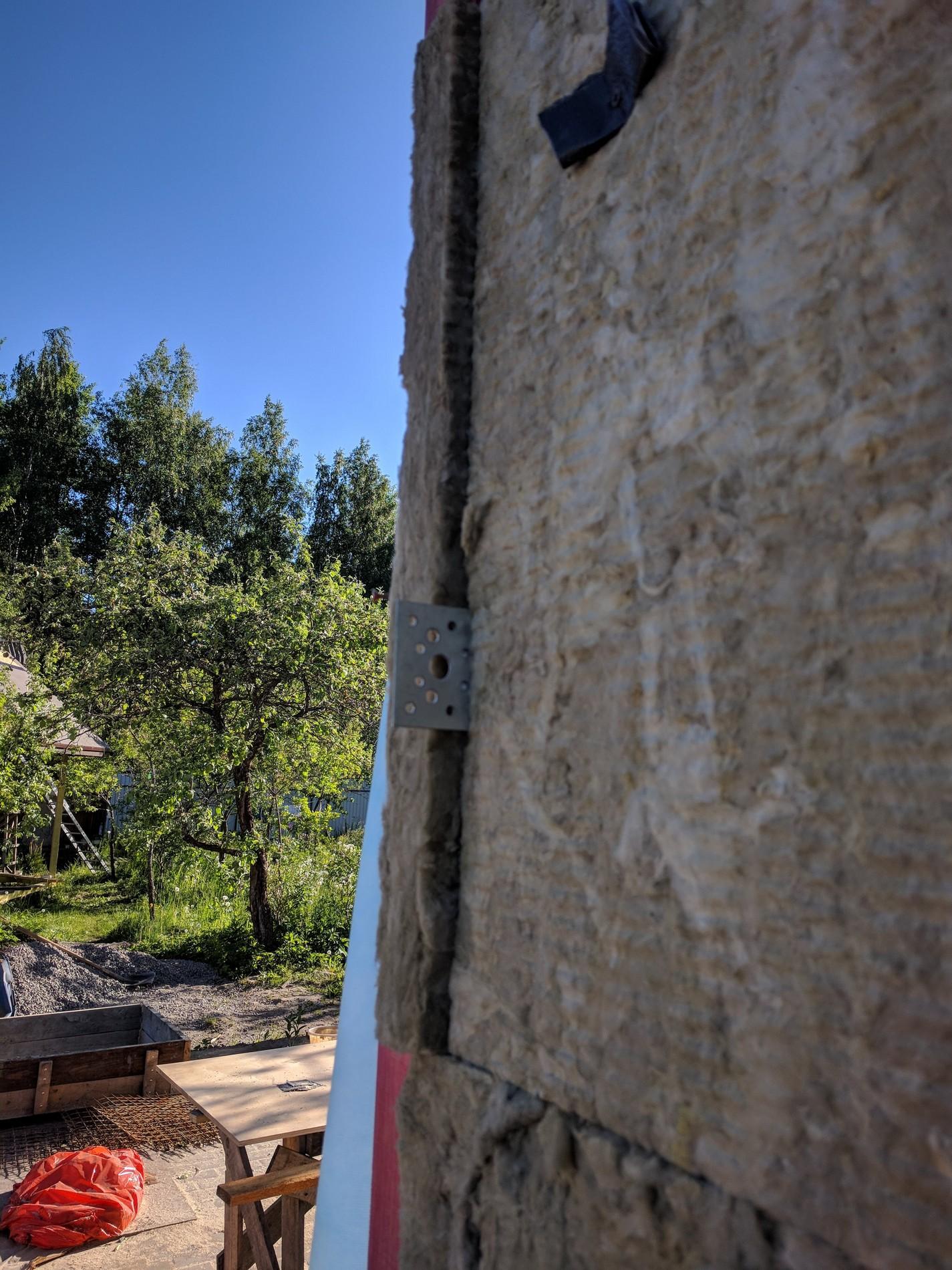

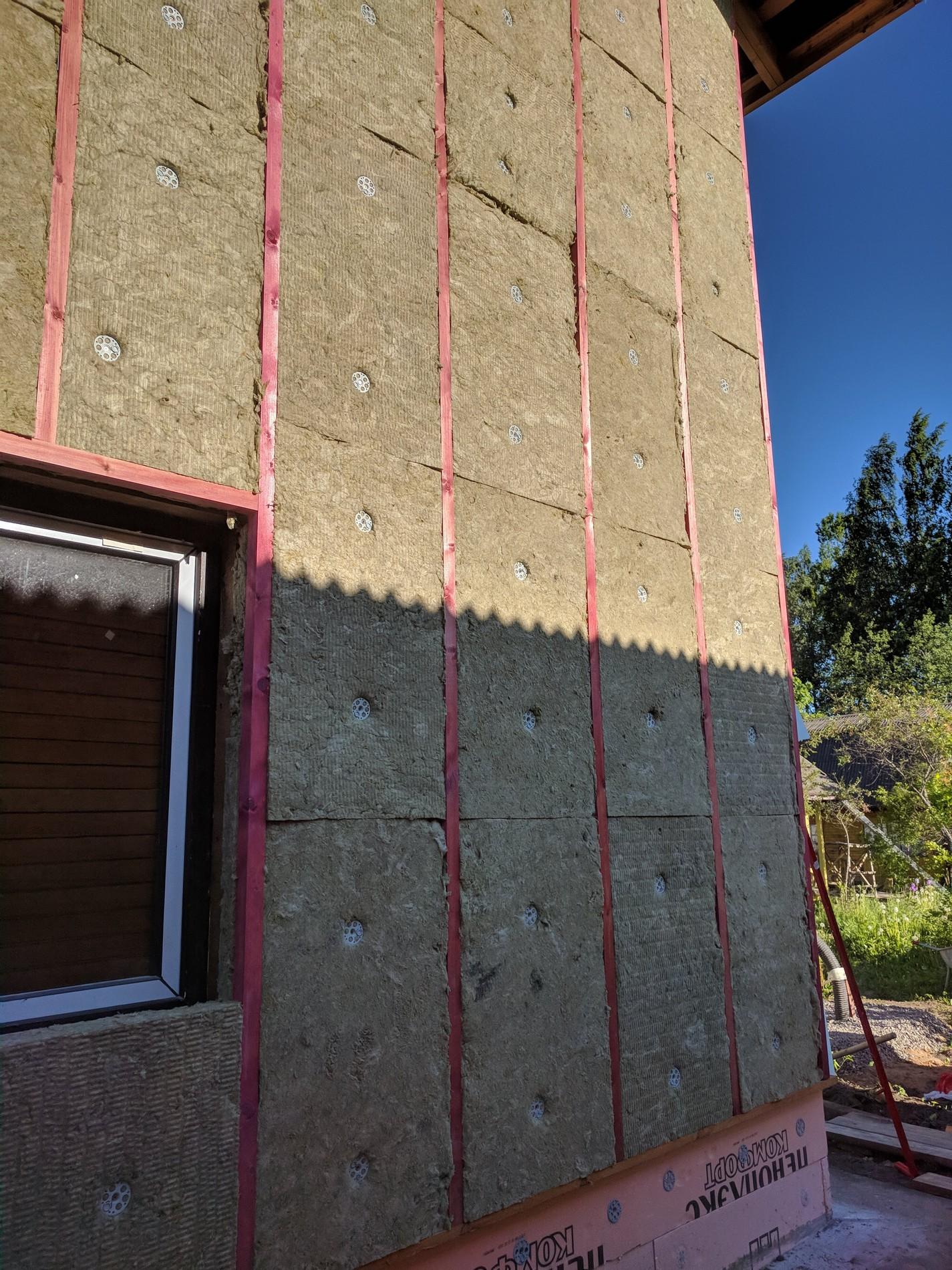

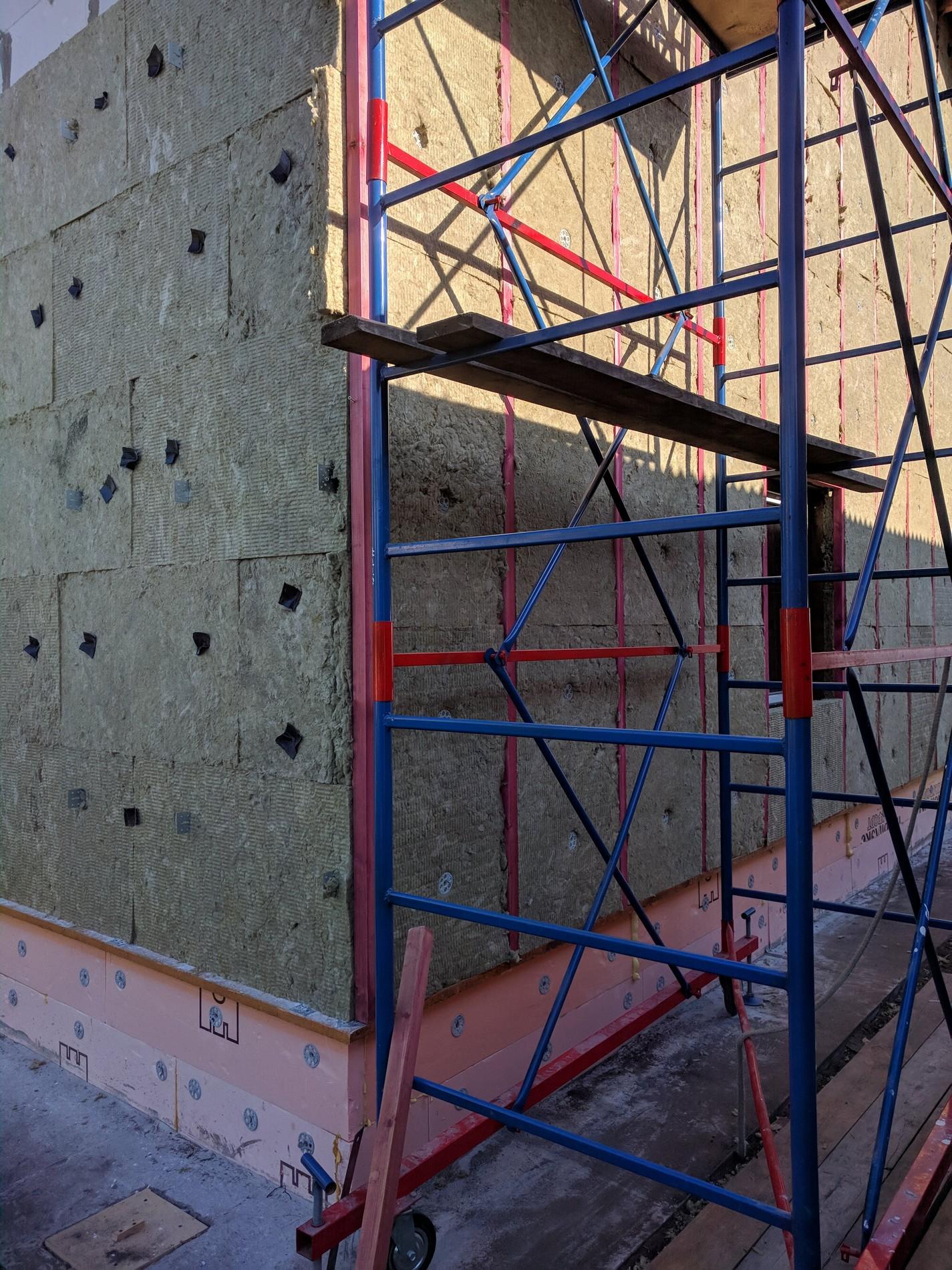

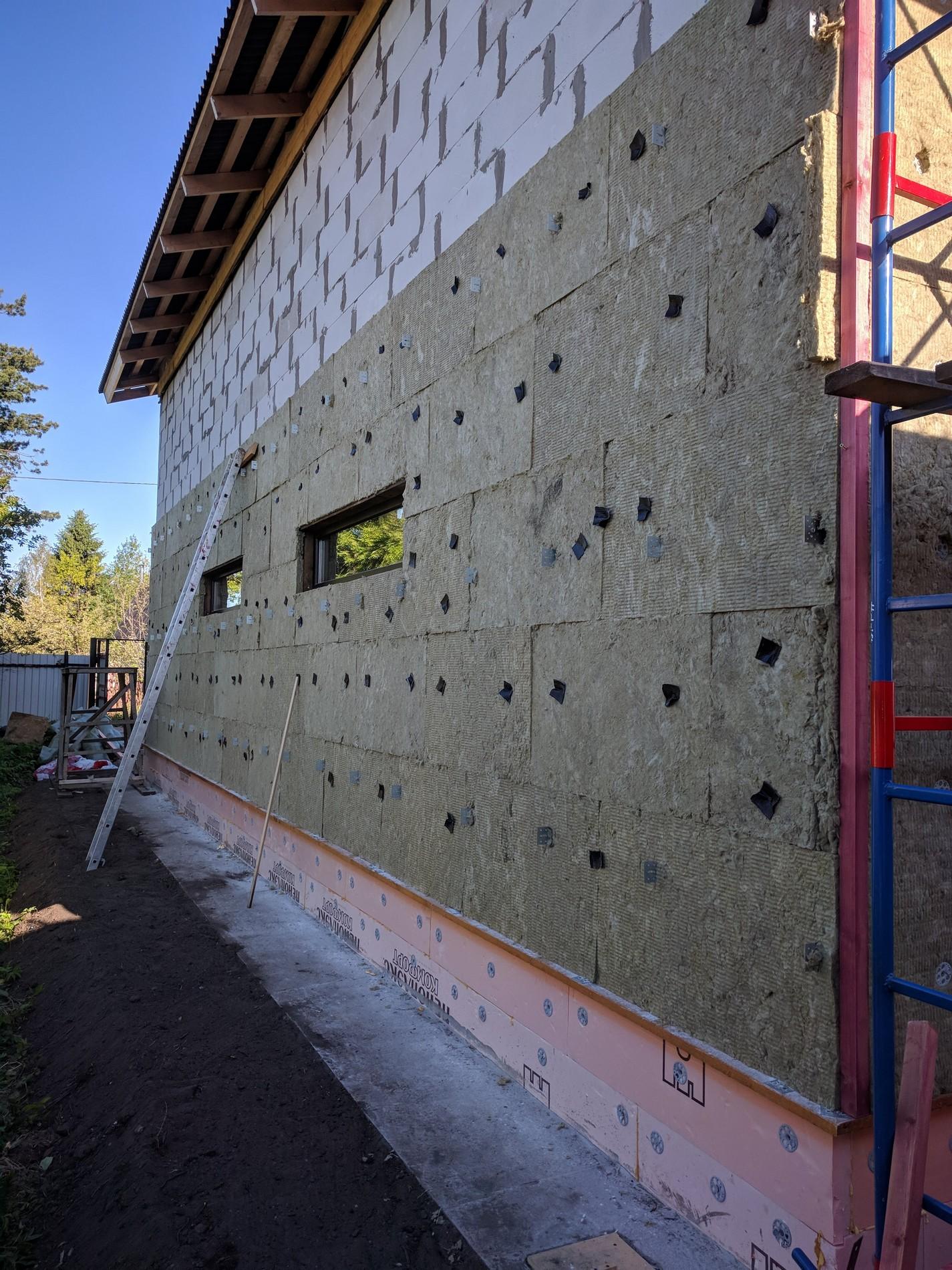

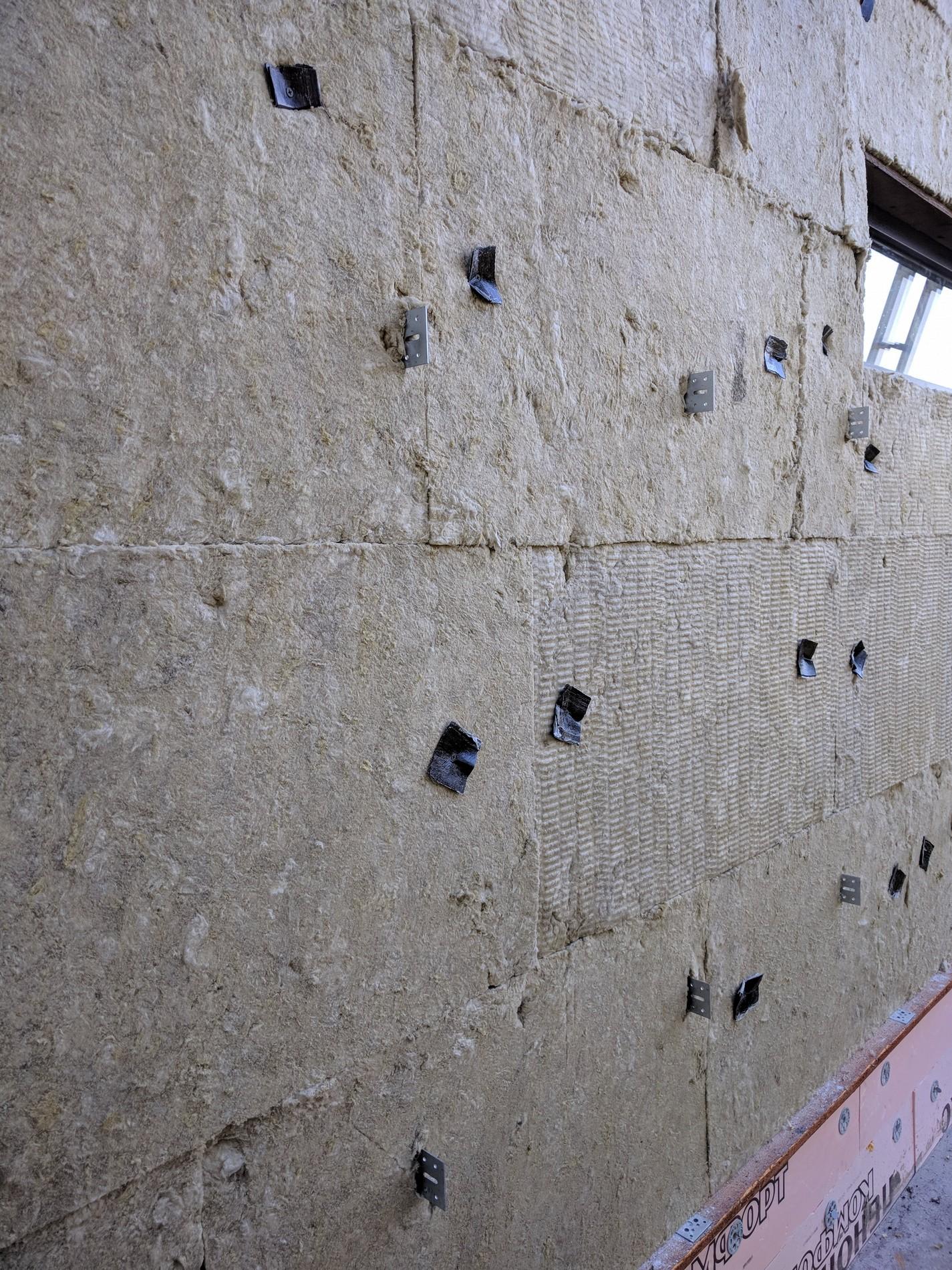

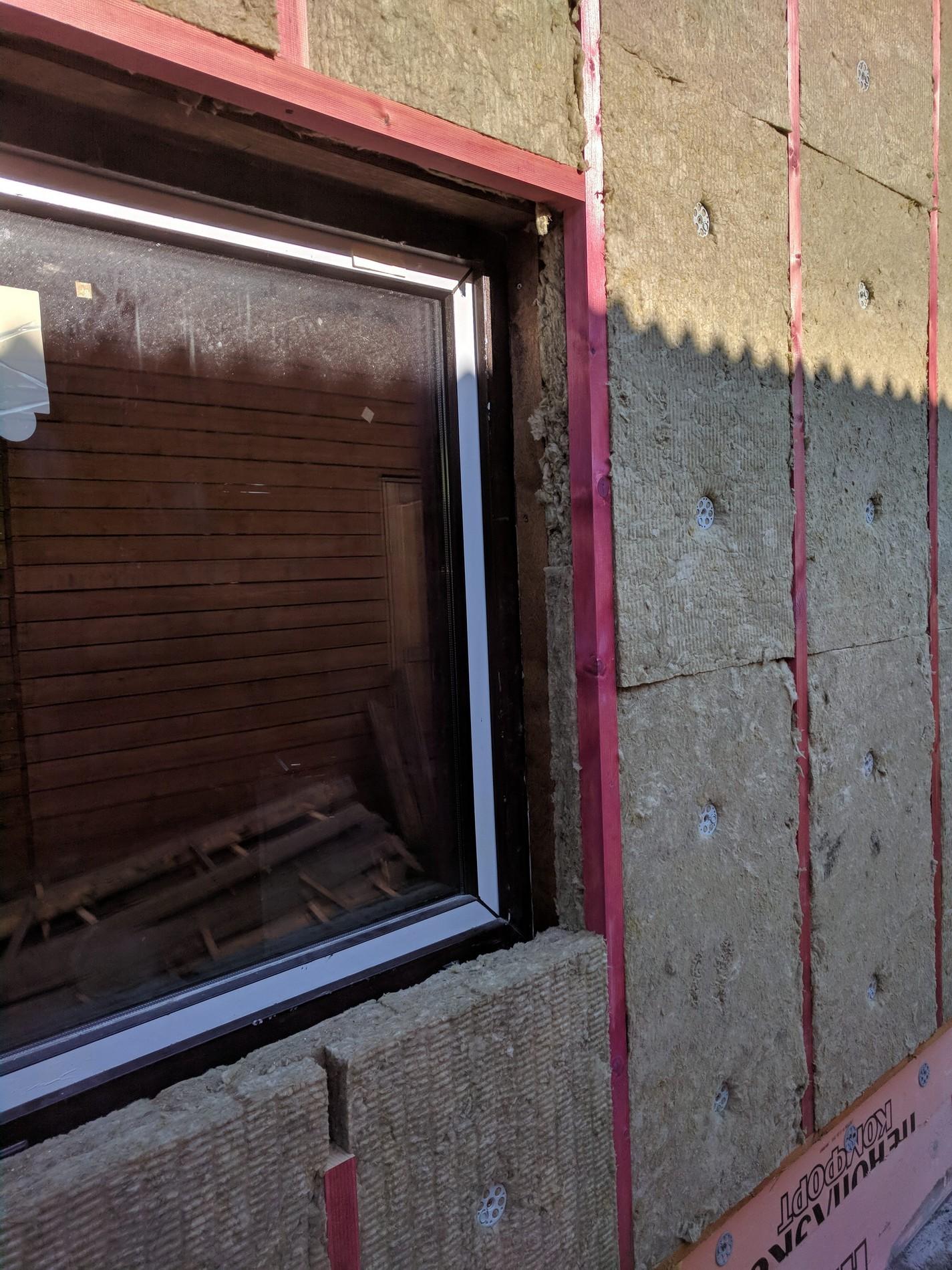

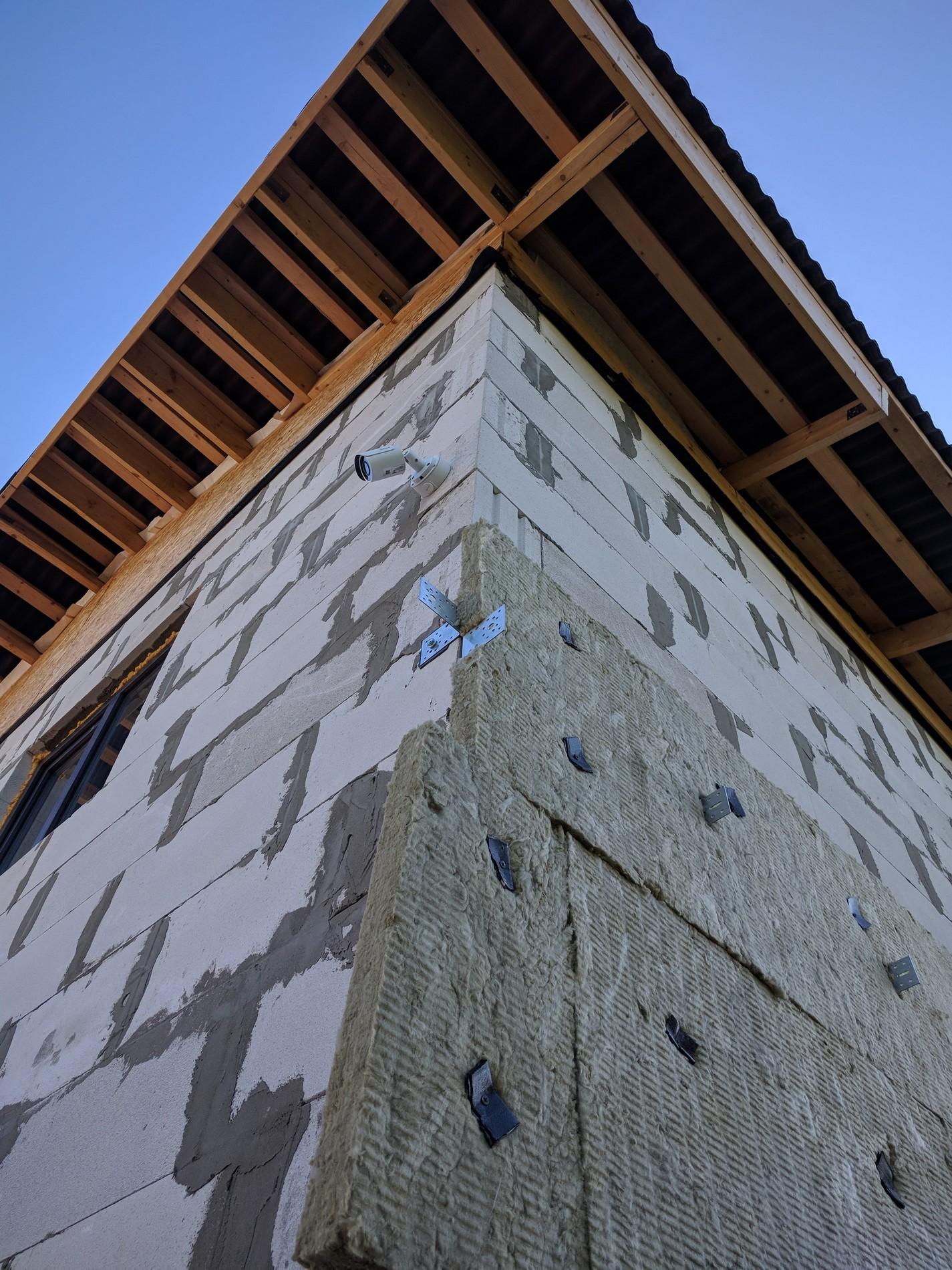

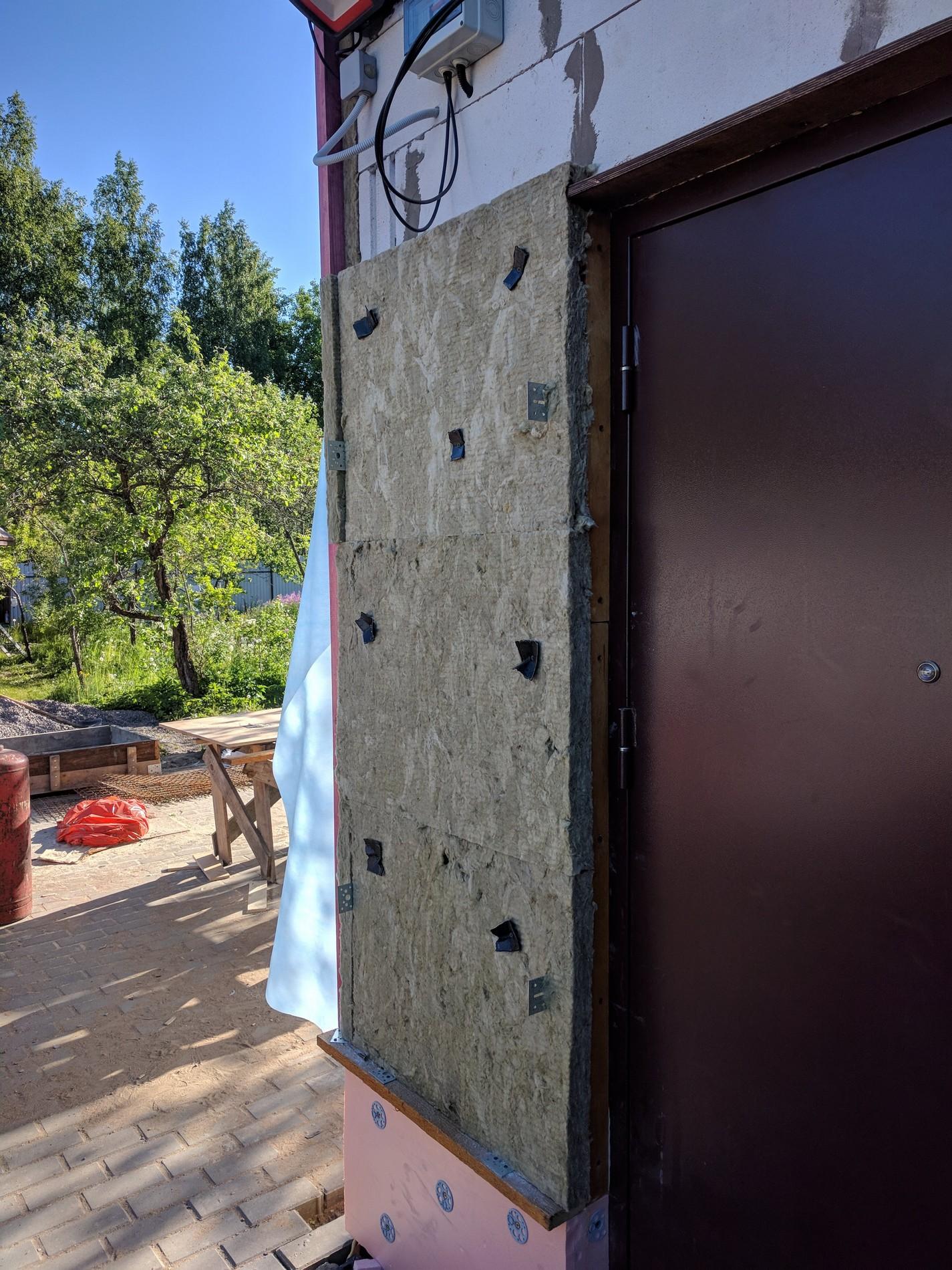

Фотографии применения

Применение фасадного кронштейна Применение фасадного кронштейна Применение фасадного кронштейна
Применение фасадного кронштейна Применение фасадного кронштейна Применение фасадного кронштейна
Применение фасадного кронштейна Применение фасадного кронштейна Применение фасадного кронштейна
Применение фасадного кронштейна Применение фасадного кронштейна Применение фасадного кронштейна
Применение фасадного кронштейна Применение фасадного кронштейна Применение фасадного кронштейна

Цена на фасадный кронштейн:

АртикулНаименованиеЦена, руб. (до 5000 шт)Цена, руб. (от 5000 шт)
3001UN10008PSWG00 Фасадный кронштейн 100, мм 52,50 50,80
3001UN15008PSWG00 Фасадный кронштейн 150, мм 67,20 65,00
3001UN20008PSWG00 Фасадный кронштейн 200, мм 77,70 75,10
3001UN25008PSWG00 Фасадный кронштейн 250, мм 90,30 87,30
3002GL10008PSWG00 Фасадный кронштейн (угловой) 100, мм 67,20 65,00
3002GL15008PSWG00 Фасадный кронштейн (угловой) 150, мм 77,70 75,10
3002GL20008PSWG00 Фасадный кронштейн (угловой) 200, мм 90,30 87,30
3002GL25008PSWG00 Фасадный кронштейн (угловой) 250, мм 115,50 111,60

Основные функции кронштейна – надежность и долговечность. Надежность обеспечивается формой и геометрическими размерами. На фасадные кронштейны в процессе эксплуатации действуют две нагрузки: статическая и динамическая. Статическая – это постоянная нагрузка, рассчитывается как вес фасада на количество точек крепления. Динамическая – переменная и часто экстремальная нагрузка, рассчитывается по пиковому воздействию ветра, климата и времени года. Долговечность фасадного кронштейна должна быть не меньше срока эксплуатации фасада.

Упаковка

Наименование продукцииУпаковка, штВес, кг
Фасадный кронштейн ФК 100 50 7,5
Фасадный кронштейн ФК 150 50 10,0
Фасадный кронштейн ФК 200 50 12,5

Наименование продукцииУпаковка, штВес, кг
Фасадный дюбель ФД 10-70 100 3,4
Фасадный дюбель ФД 10-85 100 3,9
Фасадный дюбель ФД 10-100 100 4,4
Фасадный дюбель ФД 10-115 100 5,0
Фасадный дюбель ФД 10-135 100 5,7
Фасадный дюбель ФД 10-160 100 6,5

Материал: Сталь

Гальваническое (электролитическое) цинковое
Порошковая покраска

Фасадные кронштейны для систем деревянных фасадов выпускаются с двумя видами защитного покрытия: цинковое или цинковое с порошковой краской. Стандартным решением является заводское цинковое покрытие. Такое защитное покрытие гарантированно обеспечивает требуемую долговечность кронштейна на протяжении 10-15 лет эксплуатации в условиях умеренно холодного климата. В случае строительства фасадов на объектах в регионах с повышенной влажностью воздуха, в городских условиях, в местах с морским климатом необходимо дополнительное защитное покрытие. Из всего перечня современных защитных покрытий наиболее качественным является порошковая окраска. Порошковая окраска имеет хорошую адгезию к основанию и высокую износостойкость.

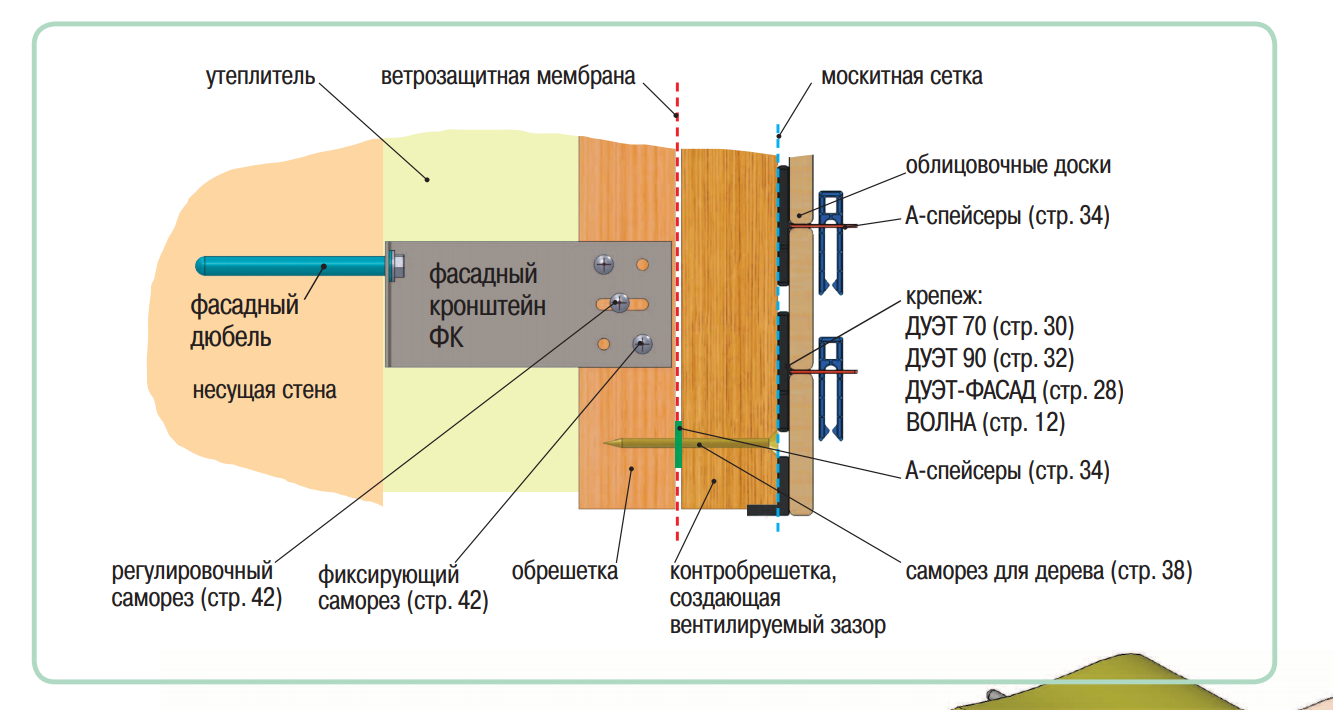

Монтаж

Кронштейн устанавливают  на несущее основание при помощи фасадного дюбеля.  Самым слабым звеном в системе «кронштейн - фасадный дюбель - несущее основание» является точка крепления к несущему фасаду. Процесс выбора фасадного дюбеля заключается в  проведении  испытаний, в процессе которых подбирается его длина исключающая деформацию крепежного узла при нагрузке 100кг.

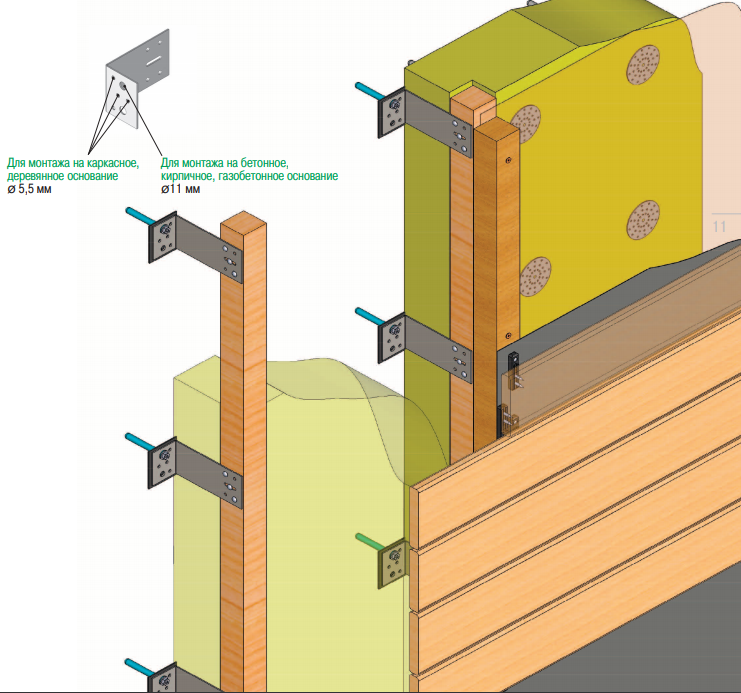

Положение кронштейна на фасаде

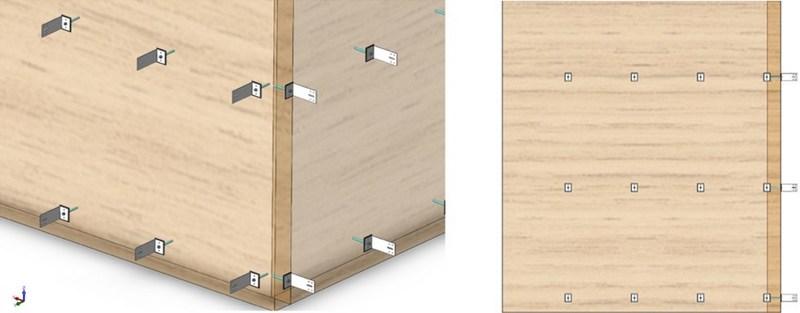

Разметка расположения кронштейнов

Фасадный кронштейн должен располагаться строго по проекту с определенным шагом.  Если проектная документация отсутствует, то можно воспользоваться  расстановкой, которая подтвердила свою жизнеспособность. А именно, горизонтальный шаг установки кронштейнов принимаем кратно ширине утеплителя, а вертикальный шаг – 1 метр. Таким образом, получаем на 1 кв. метр фасада 4 точки крепления.  Естественно, эта цифра на практике будет несколько выше потому, что добавится еще столбец кронштейнов на оформление угла и будут использованы дополнительные кронштейны для оформления оконных и дверных проемов.

Горизонтальный шаг системы- это шаг вертикальных брусков обрешетки. А вертикальный – это расстояние между точками крепления кронштейнов к профилю.

Разметка расположения кронштейнов

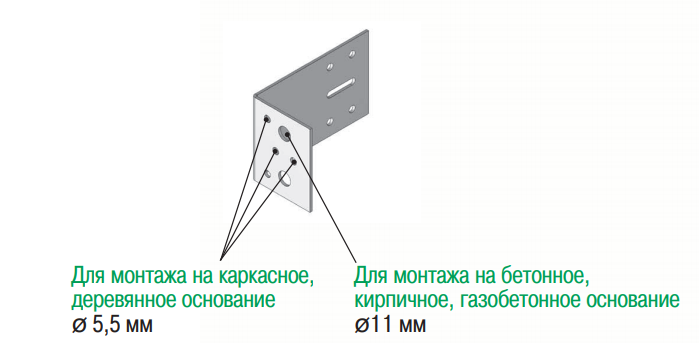

На сколько фасадных дюбелей крепить кронштейн

Монтаж на бетонное, кирпичное, газобетонное основание предполагает использование фасадного дюбеля. В кронштейне  ФК имеется только одно отверстие диаметром 11мм под фасадный дюбель.

Монтаж на каркасное, деревянное основание предполагает использование 2-х саморезов, под которые имеются отверстия диаметром 6мм.

Крепление кронштейна

Число монтажных точек СВФ (расход ФК и ФКУ):

Минимальное расчетное количество фасадных кронштейнов – 4 штуки на квадратный метр. На практике это количество больше и, как правило, составляет от 5 до 6штук.

Типоразмеры фасадных кронштейнов

Особенности фасадного кронштейна Гвозdeck:

  • Энергосбережение на 15% выше аналогов;
  • Удобное регулирование положения подсистемы фасада в 2-х плоскостях;
  • Возможность установки подсистемы на любое основание.

Число монтажных точек СВФ (расход ФК и ФКУ):

Типоразмеры фасадных кронштейнов
