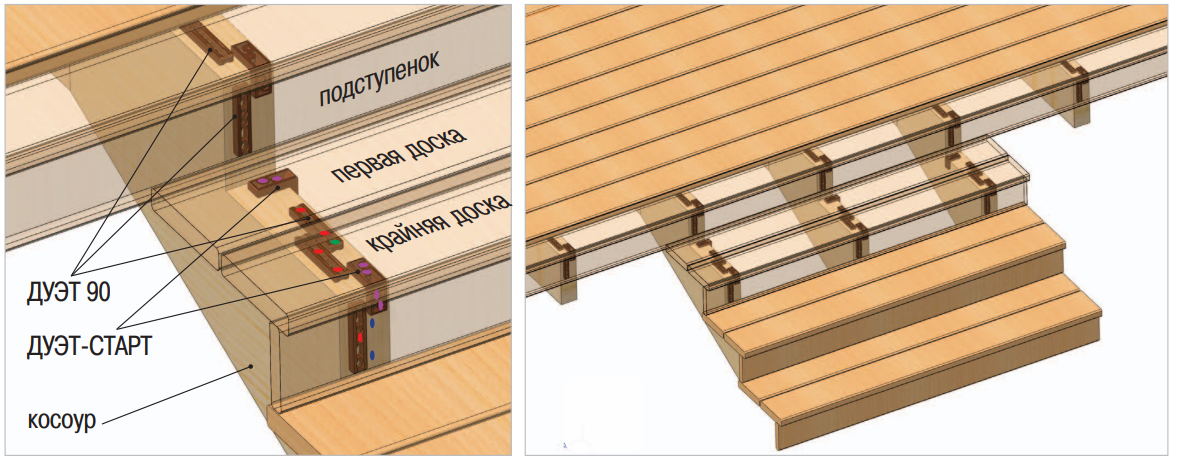

Схема крепления досок лестницы крепежом Дуэт (Дуэт-90, Дуэт-старт)
Расход крепежа крепежа на 1 точку
| Наименование | Тип | Кол-во, шт. |
| Крепеж ДУЭТ 90 | 3 | |
| Крепеж ДУЭТ Старт | 2 | |
| №1 Саморез сфер. 5,0х30 для ДУЭТ 90 |  |
5 |
| №2 Саморез сфер. 5,0х50 для ДУЭТ 90 |  |
1 |
| №3 Саморез сфер. 4,5х25 для ДУЭТ-СТАРТ |  |
8 |
| №4 Саморез террасный 5,0х60 |  |
2 |

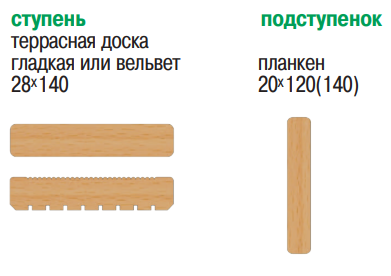

Рекомендуемый профиль досок
Нанесение разметки. Для удобства проведения монтажных работ, на тыльную сторону обшивочной доски наносим разметку, повторяющую тетивы лестницы (рекомендуемая ширина толщина косоуров – не менее 60 мм). Разметка на обшивочную доску может быть нанесена заранее на группу досок или непосредственно перед монтажом крепежа на каждую доску.

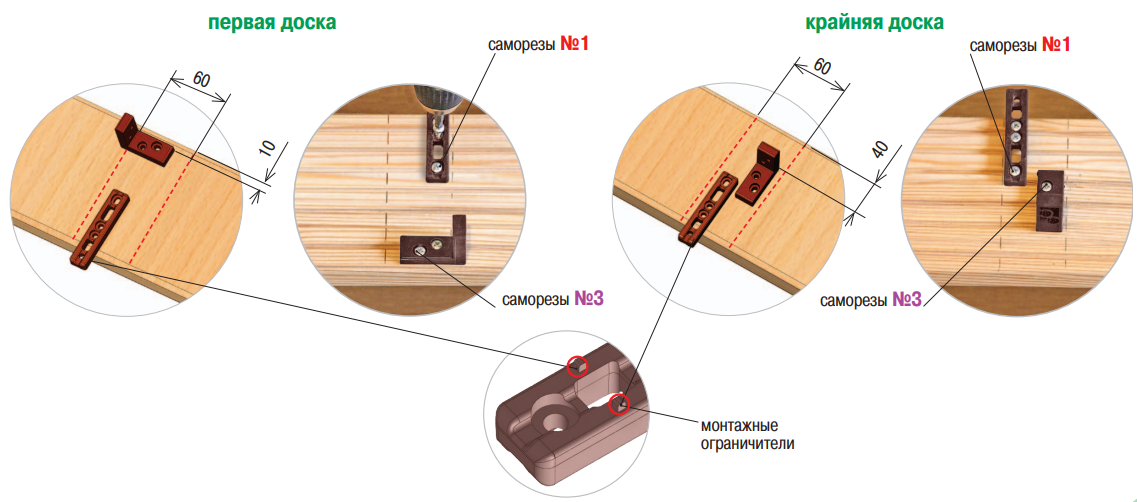

2.1. Схема крепления ДУЭТ на первую доску ступени.
На первую доску ступени согласно разметке крепим ДУэТ-СТАРТ саморезами №3 и ДУэТ 90 саморезами №1. Для позиционирования крепежа ДУэТ 90 относительно края доски пользуемся монтажными ограничителями.
2.2. Схема крепления ДУЭТ на крайнюю доску ступени.
На крайнюю доску ступени согласно разметке крепим ДУэТ-СТАРТ саморезами №3 и ДУэТ 90 саморезами №1. Для позиционирования крепежа ДУэТ 90 относительно края доски пользуемся монтажными ограничителями.

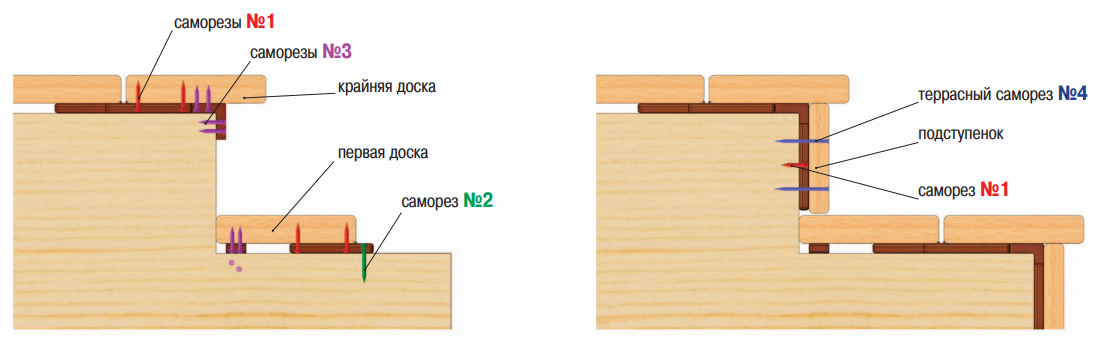

Крепление досок ступени.
3.1. Сначала крепим на косоуры первую доску через отверстия в ДУэТ-СТАРТЕ саморезами №3 и через ДУэТ 90 саморезом №2.
3.2. Затем крепим крайнюю доску через ДУэТ-СТАРТ саморезами №3.
3.3. Крепление подступенка.
Крепим на каждый косоур по элементу ДУэТ 90 одним саморезом №1, предварительно срезав монтажные ограничители. Крепим подступенки двумя террасными саморезами №4 открытым способом .
И так далее все ступени.
