Расчет материалов для утепления и отделки фасада дома планкеном
Наш сервис позволяет рассчитать количество материала (утеплителя, крепежа, брусков, доски) нужного для монтажа утепленного фасада обшитого фасадной доской (планкеном).
Для начала расчета введите количество утепляемых стен и нажмите на кнопку "Начать расчет".
Программа позволяет рассчитать материалы для утепления фасада существующего здания минеральной ватой толщиной 50мм в два слоя ( первый слой - вертикально, второй слой - горизонтально). Для обшивки фасада используется доска (планкен) толщиной 20мм, расположенный горизонтально. Несущим элементом фасада здания является сухой строганный брусок размером 50*50мм длиной 3 метра.

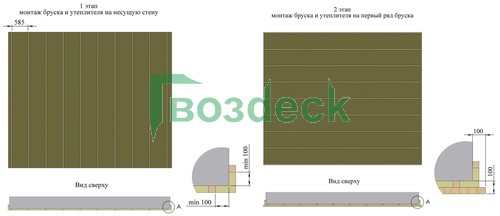

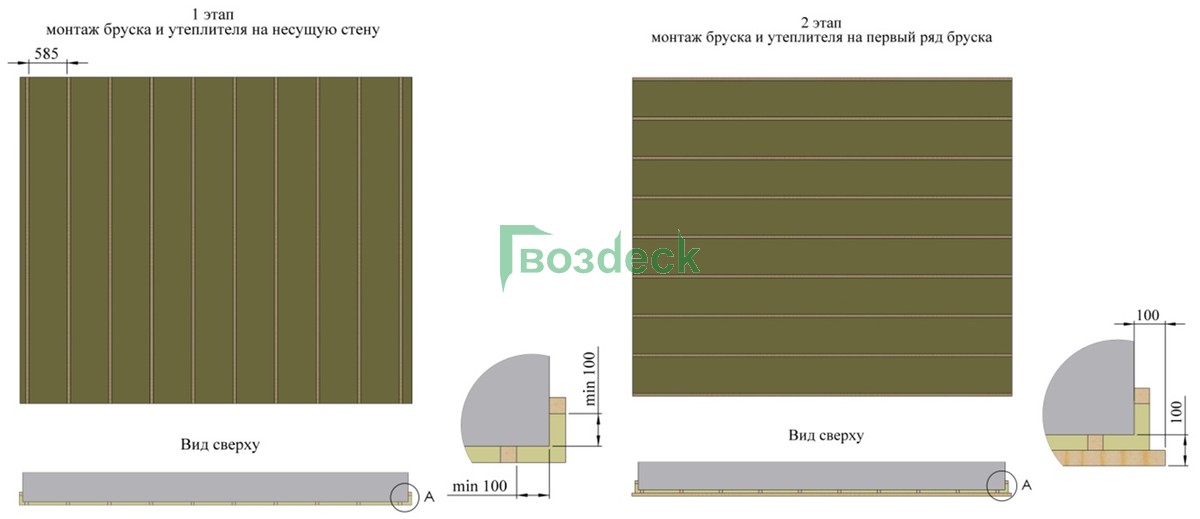

Каждый 3-х метровый брусок первого ряда располагается вертикально и крепится к стене здания в 4-х точках. Тип крепежа для первого ряда бруска к стене выбирает проектировщик.
Второй ряд бруска располагается горизонтально и крепится к первому ряду в каждой точке пересечения саморезами по дереву размером 5*90мм.

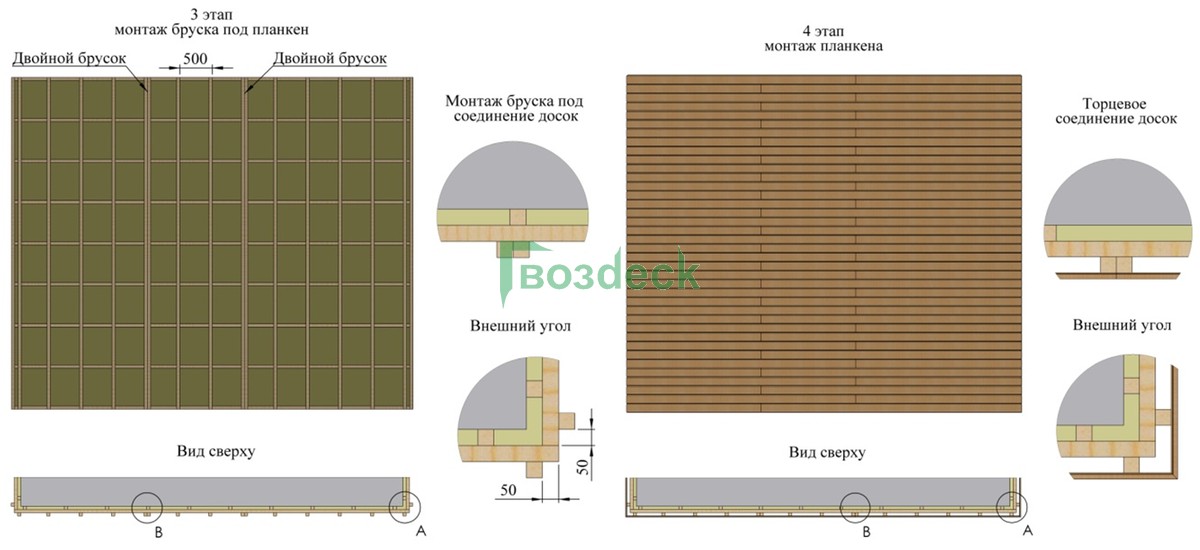

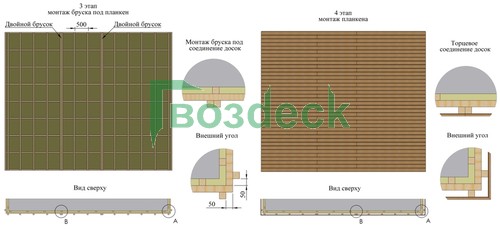

Третий ряд бруска предназначен для создания вентиляционного зазора, располагается вертикально и крепится с шагом 500мм ко второму ряду в каждой точке пресечения саморезами по дереву размером 5*90мм. В третьем ряду на место соединения двух досок торцом устанавливаются 2 бруска.
Для исключения эксплуатационной осадки утеплителя расстояние между брусками первого и второго слоя выбирается на 15мм меньше ширины утеплителя.
В качестве дополнительной информации для заказа антисептика и лазури (масла) выдаются площади поверхности брусков и досок (планкена).
Предлагаемая программа является подарком всем посетителям нашего сайта: мастерам, прорабам, проектировщикам, сметчикам и неспециалистам, стоящим перед выбором способа утепления и отделки фасада здания. Программа позволяет рассчитать все материалы необходимые для качественного утепления фасада существующего здания минеральной ватой и материала для финишной отделки фасада здания натуральной древесиной.

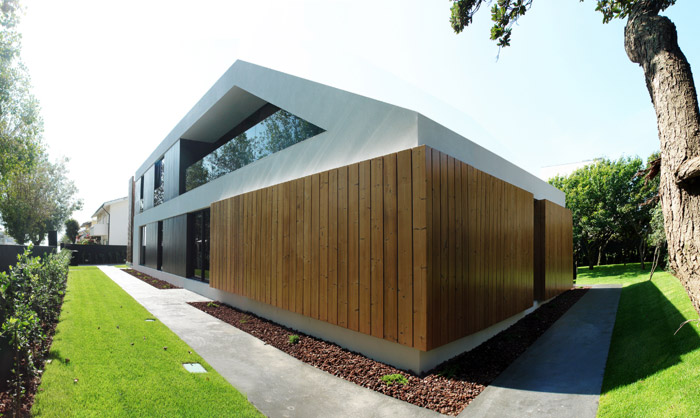

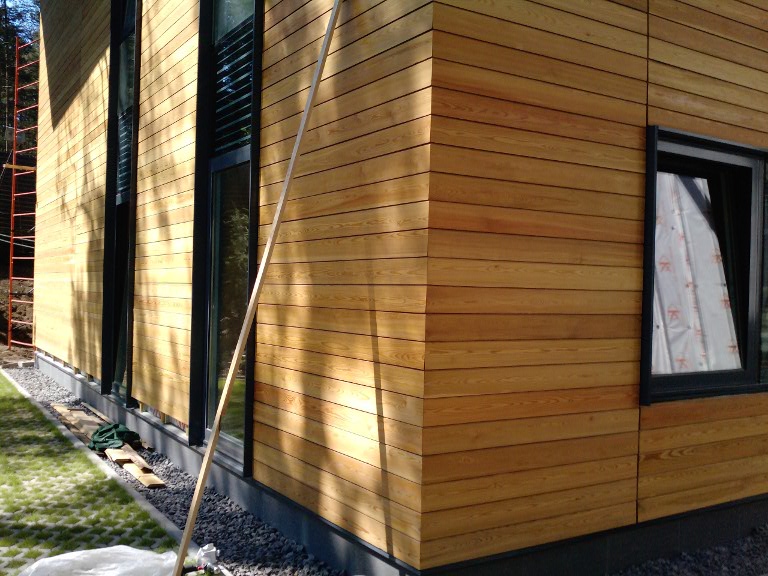

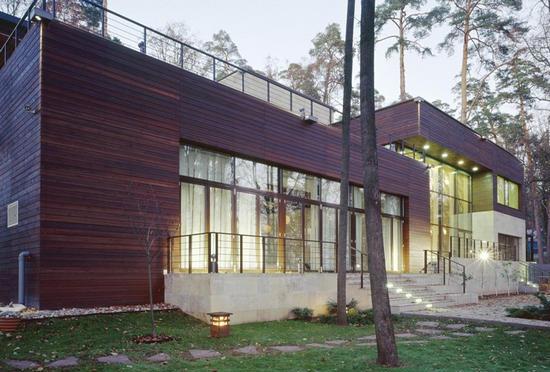

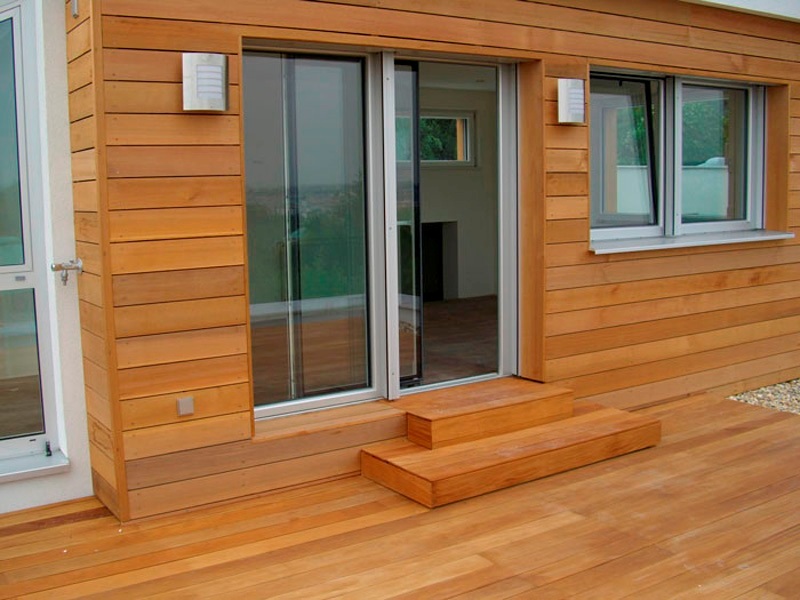

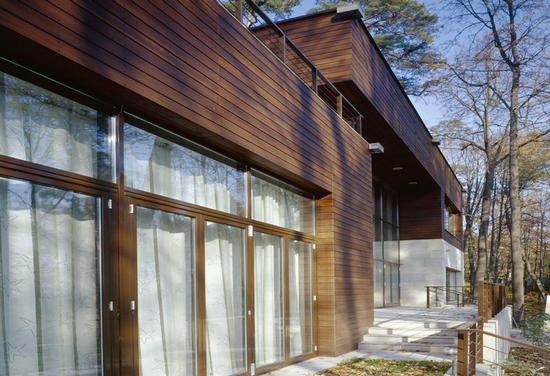

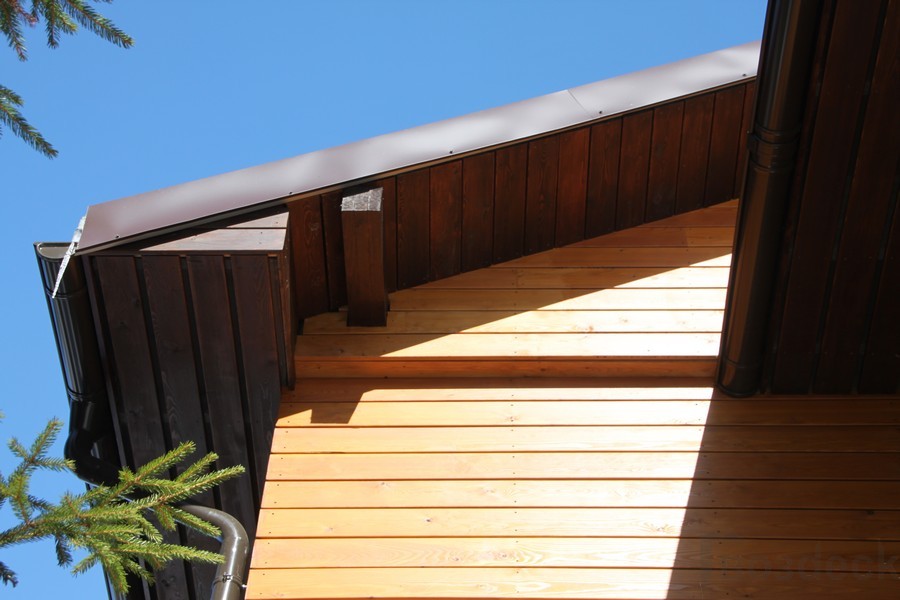

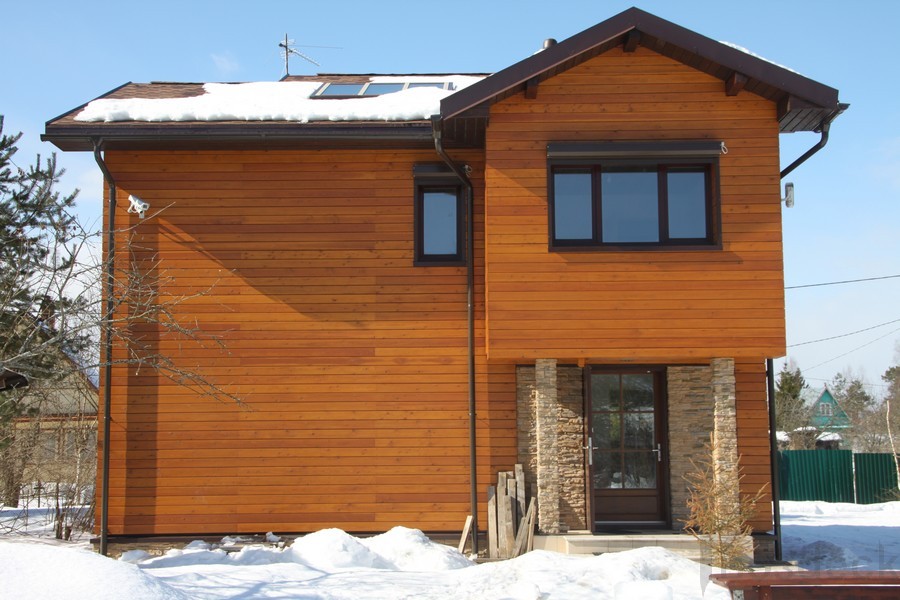

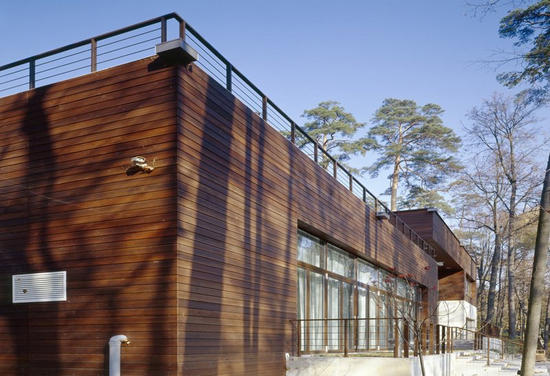

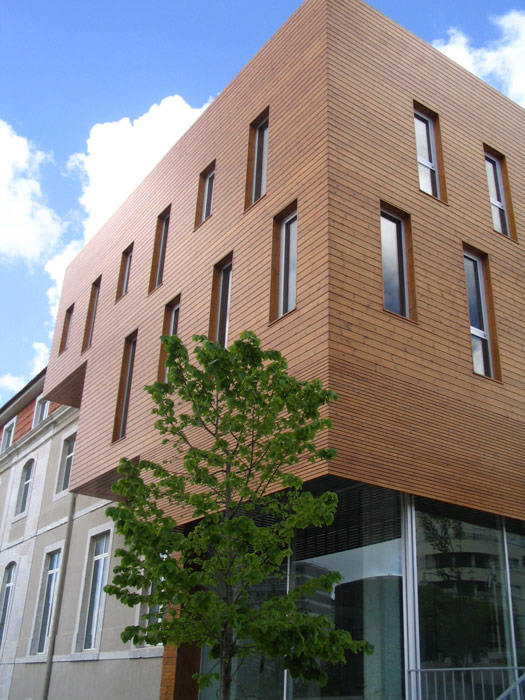

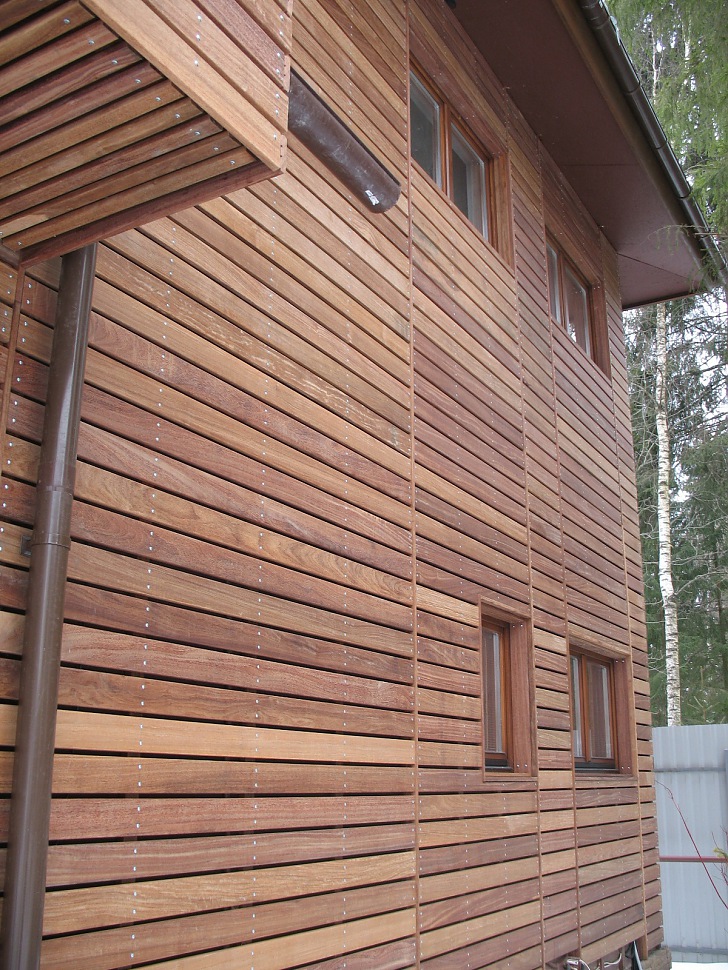

Ниже приведены фотографии аналогичного примера утепления фасада здания. Данные работы выполнены сотрудниками компании Гвоздэк. Опираясь на опыт строительства в программе мы несколько изменили порядок монтажа обрешетки и утеплителя на фасад здания.
Зачем и как надо утеплять дом?
Наружные стены, окна, покрытие, т.е. ограждающие конструкции здания, защищают внутренние помещения от холода, ветра, дождя, снега. Специалисты называют их ограждающими конструкциями.
Благодаря способности ограждений препятствовать прохождению через них тепла в доме в холодное время года сохраняются условия теплового комфорта. Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R0:
R0=1/αB+R+1/αH,
где
αB — коэффициент теплоотдачи у внутренней поверхности ограждения, равный 8,7 Вт/м2°С;
αH,— коэффициент теплоотдачи у наружной поверхности ограждения, равный 23 Вт/м2°С;
R — термическое сопротивление конструкции, м2°С/Вт.
Чем выше сопротивление теплопередаче R0 конструкции, тем лучшими теплозащитными свойствами она обладает и тем меньше тепла через нее теряется.
Термическое сопротивление R конструкции зависит от толщины материала d и его коэффициента теплопроводности l.
Если конструкция выполнена из одного материала, т.е. является однослойной, то ее термическое сопротивление вычисляется по формуле:
R = d/l
Если конструкция многослойная, то ее термическое сопротивление будет складываться из термических сопротивлений отдельных слоев Ri:
R= ∑R = R1 + R2 + ... + Rn
Коэффициент теплопроводности материала характеризует его теплозащитные свойства и показывает, какое количество тепла проходит через 1м2 материала толщиной 1м при разности температур на его поверхностях в 1°С.
Конструкции из материалов с низким значением коэффициента теплопроводности l обладают высоким сопротивлением теплопередаче R0, а значит, и высокими теплозащитными качествами.
Существуют нормы по теплопередаче ограждающих конструкций. Значения требуемого сопротивления стеновых конструкций для различных регионов России сведены представлены в таблице 1. Для примера желтым цветом выделен Северо-западный регион (Санкт-Петербург).
Таблица 1. Нормируемое сопротивление теплопередаче наружных стен из условия энергосбережения для регионов РоссииГорода | Требуемое сопротивление теплопередаче стеновых конструкций Rо, (м2*град С)/Вт |
||
---|---|---|---|
R стены, жилые | R стены, общественные | R стены, производственные | |
Архангельск | 3,56 | 3,05 | 2,23 |
Астрахань | 2,64 | 2,26 | 1,71 |
Барнаул | 3,54 | 3,04 | 2,22 |
Владивосток | 3,04 | 2,61 | 1,94 |
Волгоград | 2,78 | 2,39 | 1,79 |
Воронеж | 2,98 | 2,56 | 1,91 |
Екатеринбург | 3,49 | 2,99 | 2,22 |
Ижевск | 3,39 | 2,9 | 2,14 |
Иркутск | 3,79 | 3,25 | 2,37 |
Казань | 3,3 | 2,83 | 2,08 |
Калининград | 2,68 | 2,29 | 1,73 |
Краснодар | 2,34 | 2 | 1,54 |
Красноярск | 3,62 | 3,1 | 2,27 |
Магадан | 4,13 | 3,54 | 2,56 |
Москва | 3,13 | 2,68 | 1,99 |
Мурманск | 3,63 | 3,11 | 2,28 |
Нижний Новгород | 3,21 | 2,75 | 2,04 |
Новосибирск | 3,71 | 3,18 | 2,32 |
Оренбург | 3,26 | 2,79 | 2,06 |
Омск | 3,6 | 3,08 | 2,26 |
Пенза | 3,18 | 2,72 | 2,01 |
Пермь | 3,48 | 2,98 | 2,19 |
Петрозаводск | 3,34 | 2,86 | 2,11 |
Петропавловск-Камчатский | 3,07 | 2,63 | 1,95 |
Ростов-на-Дону | 2,63 | 2,26 | 1,7 |
Самара | 3,19 | 2,73 | 2,02 |
Санкт-Петербург | 3,08 | 2,64 | 1,96 |
Саратов | 3,07 | 2,63 | 1,95 |
Сургут | 4,09 | 3,51 | 2,54 |
Тверь | 3,15 | 2,7 | 2 |
Томск | 3,75 | 3,21 | 2,34 |
Тула | 3,07 | 2,63 | 1,95 |
Тюмень | 3,54 | 3,04 | 2,22 |
Уфа | 3,33 | 2,86 | 2,1 |
Хабаровск | 3,56 | 3,05 | 2,24 |
Ханты-Мансийск | 3,92 | 3,36 | 2,44 |
Чебоксары | 3,29 | 2,82 | 2,08 |
Челябинск | 3,42 | 2,93 | 2,16 |
Чита | 4,06 | 3,48 | 2,52 |
Южно-Сахалинск | 3,36 | 2,88 | 2,12 |
Якутск | 5,04 | 4,32 | 3,08 |
Ярославль | 3,26 | 2,79 | 2,06 |
Варианты исполнения несущих стен представлены в таблице 2. Желтым цветом обозначены варианты, удовлетворяющие требованиям по теплопередаче стеновых конструкций для Северо-Западного региона.
Таблица 2. Варианты исполнения несущих конструкций здания и их утепления для реализации требований по энергосбережениюПлотность материала несущей стены, кг/м3 |
Толщина несущей стены, мм |
Сопротивление теплопередаче конструкции (м2*К/Вт), для условий А/Б |
||||
---|---|---|---|---|---|---|
Без утеплителя | Толщина утеплителя, мм | |||||
50 | 100 | 150 | 200 | |||
железобетон | ||||||
2500 | 200 | 0,10 | 1,45 | 2,64 | 3,83 | 5,02 |
0,09 | 1,37 | 2,48 | 3,59 | 4,7 | ||
250 | 0,13 | 1,48 | 2,67 | 3,86 | 5,05 | |
0,12 | 1,39 | 2,5 | 3,61 | 4,72 | ||
300 | 0,16 | 1,58 | 2,7 | 3,89 | 5,08 | |
0,15 | 1,42 | 2,53 | 3,64 | 4,75 | ||
кирпич обыкновенный | ||||||
1800 | 250 | 0,36 | 1,71 | 2,9 | 4,09 | 5,28 |
0,31 | 1,58 | 2,69 | 3,8 | 4,91 | ||
380 | 0,54 | 1,89 | 3,08 | 4,27 | 5,46 | |
0,47 | 1,74 | 2,85 | 3,96 | 5,07 | ||
510 | 0,73 | 2,08 | 3,27 | 4,46 | 5,65 | |
0,63 | 1,9 | 3,01 | 4,12 | 5,23 | ||
кирпич силикатный | ||||||
1800 | 250 | 0,33 | 1,68 | 2,87 | 4,06 | 5,25 |
0,29 | 1,56 | 2,67 | 3,78 | 4,89 | ||
380 | 0,50 | 1,85 | 3,04 | 4,23 | 5,42 | |
0,44 | 1,71 | 2,82 | 3,93 | 5,04 | ||
510 | 0,67 | 2,02 | 3,21 | 4,4 | 5,59 | |
0,59 | 1,86 | 2,97 | 4,08 | 5,19 | ||
кирпич керамический пустотелый | ||||||
1400 | 250 | 0,48 | 1,83 | 3,02 | 4,21 | 5,4 |
0,43 | 1,7 | 2,81 | 3,92 | 5,03 | ||
380 | 0,73 | 2,08 | 3,27 | 4,46 | 5,65 | |
0,66 | 1,92 | 3,04 | 4,15 | 5,25 | ||
510 | 0,98 | 2,33 | 3,52 | 4,71 | 5,9 | |
0,88 | 2,15 | 3,26 | 4,37 | 5,48 | ||
газобетон и пенобетон | ||||||
600 | 200 | 0,91 | 2,26 | 3,45 | 4,64 | 5,83 |
0,77 | 2,04 | 3,15 | 4,26 | 5,37 | ||
300 | 1,36 | 2,71 | 3,9 | 5,09 | 6,28 | |
1,15 | 2,42 | 3,53 | 4,65 | 5,76 | ||
600 | 2,73 | 4,08 | 5,27 | 6,46 | 7,65 | |
2,31 | 3,58 | 4,69 | 5,8 | 6,91 | ||
каркасный дом | ||||||
0 | 1,5 | 2,69 | 3,88 | 5,07 | ||
0 | 1,42 | 2,53 | 3,64 | 4,75 |
Анализ таблицы 2 показывает, что:
- Для обеспечения комфортного сосуществования дом необходимо строить с учетом современных требований по теплофизике.
- Толщина утеплителя является наиболее важным фактором в обеспечении требований к теплофизике стен.
- Наиболее качественным решением строительства энергоэффективного дома является каркасный дом.
